ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 02 ЛИСТА

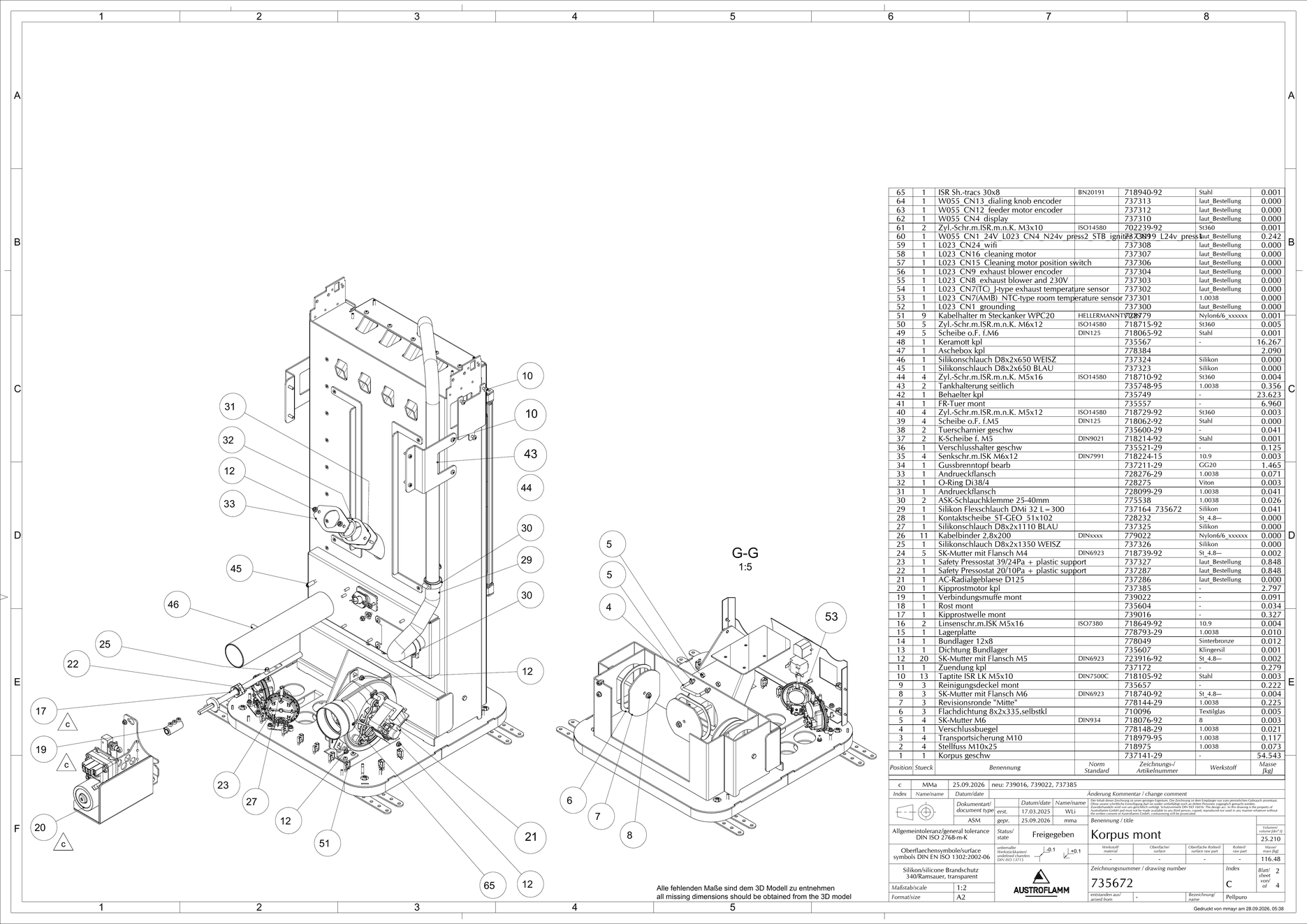

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Радијален вентилатор за димни гасови AC Ø125737286 | 1 | Според нарачка | 0,000 | |
| Сигурносен пресостат 20/10 Pa со пластичен носач737287 | 1 | Според нарачка | 0,848 | |
| Сигурносен пресостат 39/24 Pa со пластичен носач737327 | 1 | Според нарачка | 0,848 | |
| Бело силиконско црево Ø8×2×1350737326 | 1 | Силикон | 0,000 | |
| Сино силиконско црево Ø8×2×1110737325 | 1 | Силикон | 0,000 | |
| Сино силиконско црево Ø8×2×650737323 | 1 | Силикон | 0,000 | |
| Бело силиконско црево Ø8×2×650737324 | 1 | Силикон | 0,000 | |
| Кабел за вентилаторот за димни гасови и напојување 230 V · L023_CN8737303 | 1 | Според нарачка | 0,000 | |
| Кабел за енкодерот на вентилаторот за димни гасови · L023_CN9737304 | 1 | Според нарачка | 0,000 |
