Леан сад за согорување пелети, машински обработен
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола
ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 02 ЛИСТА

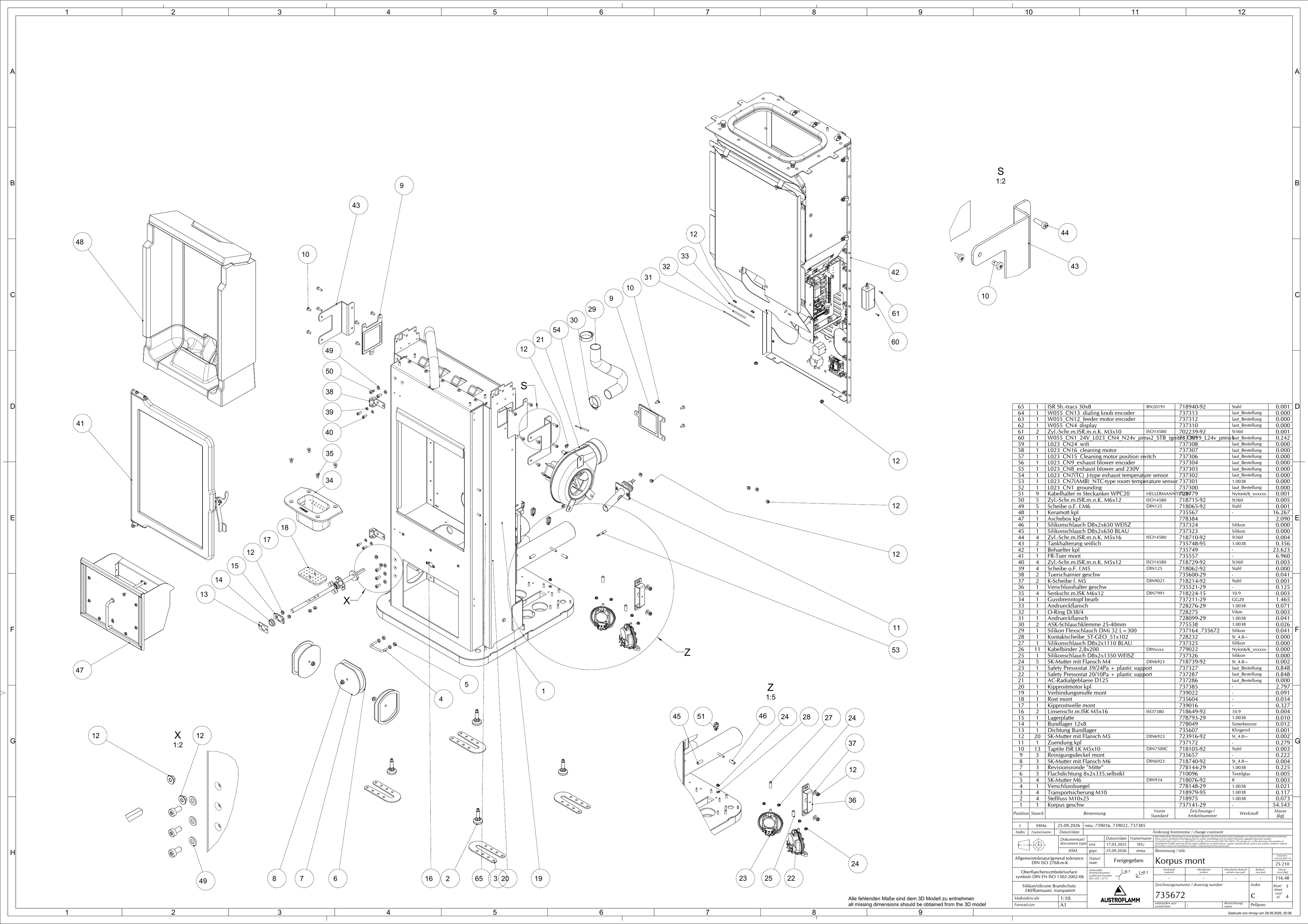

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Комплетен склоп за палење737172 | 1 | — | 0,279 | |
| Заптивка на лежишната чаура со прирабница735607 | 1 | Klingersil | 0,001 | |
| Лежишна чаура со прирабница 12×8778049 | 1 | Синтерувана бронза | 0,012 | |
| Носечка плоча на лежиштето778793-29 | 1 | 1.0038 | 0,010 | |
| Склоп на погонската осовина на подвижната решетка739016 | 1 | — | 0,327 | |
| Склоп на подвижната решетка735604 | 1 | — | 0,034 | |
| Склоп на спојната чаура на решетката739022 | 1 | — | 0,091 | |
| Комплетен погон на подвижната решетка737385 | 1 | — | 2,797 | |
| Притисна прирабница728099-29 | 1 | 1.0038 | 0,041 | |
| Заптивен О-прстен, внатрешен Ø38 / пресек 4 mm728275 | 1 | Viton | 0,003 | |
| Притисна прирабница728276-29 | 1 | 1.0038 | 0,071 | |
| Леан сад за согорување пелети, машински обработен737211-29 | 1 | GG20 (EN-GJL-200) | 1,465 |
