ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 03 ЛИСТА

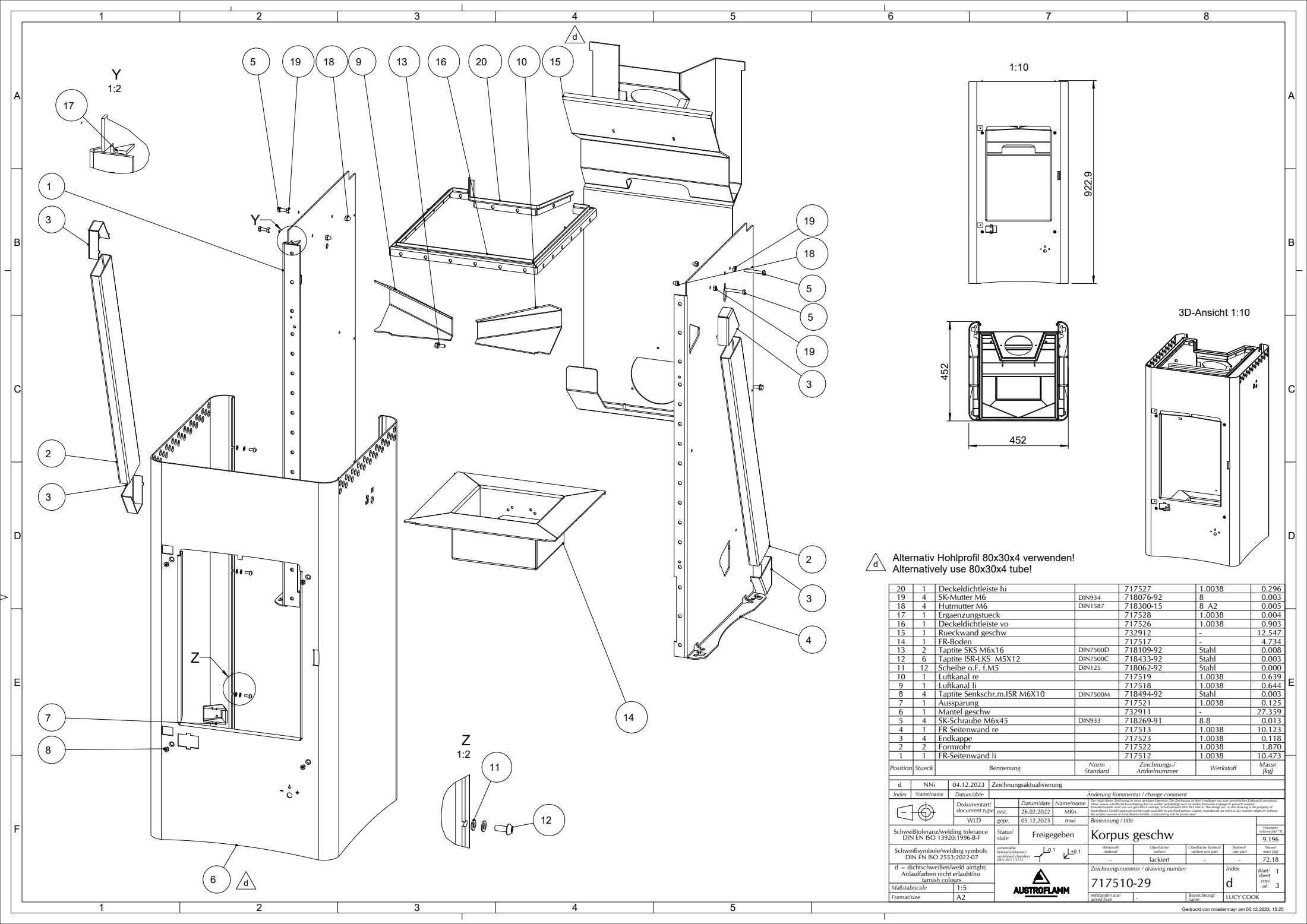

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| FR-Seitenwand li717512 | 1 | 1.0038 | 10.473 | |
| Formrohr717522 | 2 | 1.0038 | 1.870 | |
| Endkappe717523 | 4 | 1.0038 | 0.118 | |
| FR Seitenwand re717513 | 1 | 1.0038 | 10.123 | |
| SK-Schraube M6x45 DIN933718269-91 | 4 | 8.8 | 0.013 | |
| Заварена обвивка732911 | 1 | - | 27.359 | |
| Aussparung717521 | 1 | 1.0038 | 0.125 | |
| Taptite Senkschr.m.ISR M6X10 DIN7500M718494-92 | 4 | Stahl | 0.003 | |
| Luftkanal li717518 | 1 | 1.0038 | 0.644 | |
| Luftkanal re717519 | 1 | 1.0038 | 0.639 | |
| Scheibe o.F. f.M5 DIN125718062-92 | 12 | Stahl | 0.000 | |
| Taptite ISR-LKS M5X12 DIN7500C718433-92 | 6 | Stahl | 0.003 | |
| Taptite SKS M6x16 DIN7500D718109-92 | 2 | Stahl | 0.008 | |
| FR-Boden717517 | 1 | - | 4.734 | |
| Заварена задна преграда732912 | 1 | - | 12.547 | |
| Deckeldichtleiste vo717526 | 1 | 1.0038 | 0.903 | |
| Ergaenzungstueck717528 | 1 | 1.0038 | 0.004 | |
| Hutmutter M6 DIN1587718300-15 | 4 | 8_A2 | 0.005 | |
| SK-Mutter M6 DIN934718076-92 | 4 | 8 | 0.003 | |
| Deckeldichtleiste hi717527 | 1 | 1.0038 | 0.296 |
