ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА

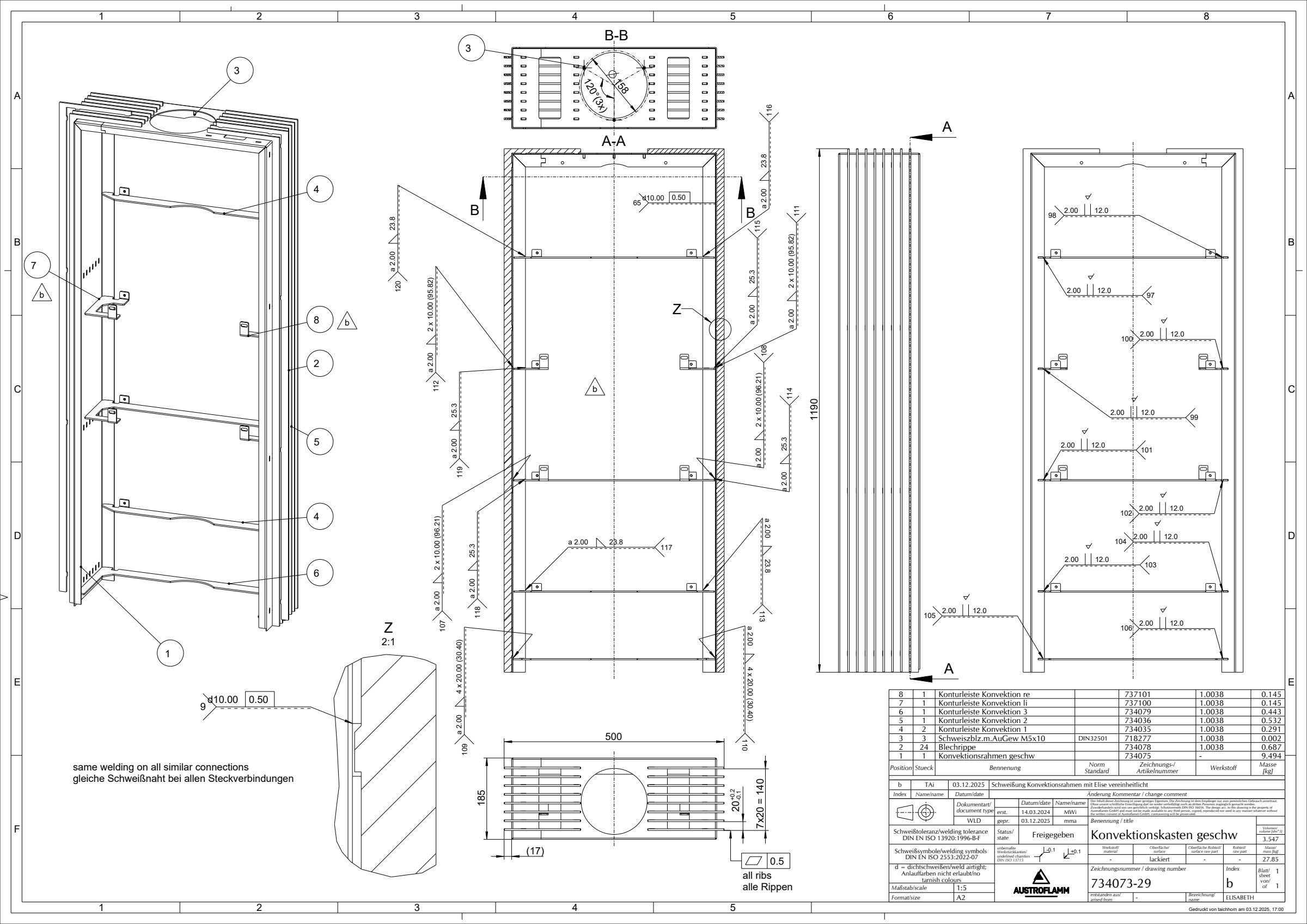

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Конвекциска рамка734075 | 1 | - | 9.494 | |
| Конвекциско ребро734078 | 24 | 1.0038 | 0.687 | |
| Schweiszblz.m.AuGew M5x10 DIN32501718277 · DIN32501 | 3 | 1.0038 | 0.002 | |
| Конвекциска лајсна 1734035 | 2 | 1.0038 | 0.291 | |
| Конвекциска лајсна 2734036 | 1 | 1.0038 | 0.532 | |
| Конвекциска лајсна 3734079 | 1 | 1.0038 | 0.443 | |
| Лева конвекциска лајсна737100 | 1 | 1.0038 | 0.145 | |
| Десна конвекциска лајсна737101 | 1 | 1.0038 | 0.145 |
