Заварена врата
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола
ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА

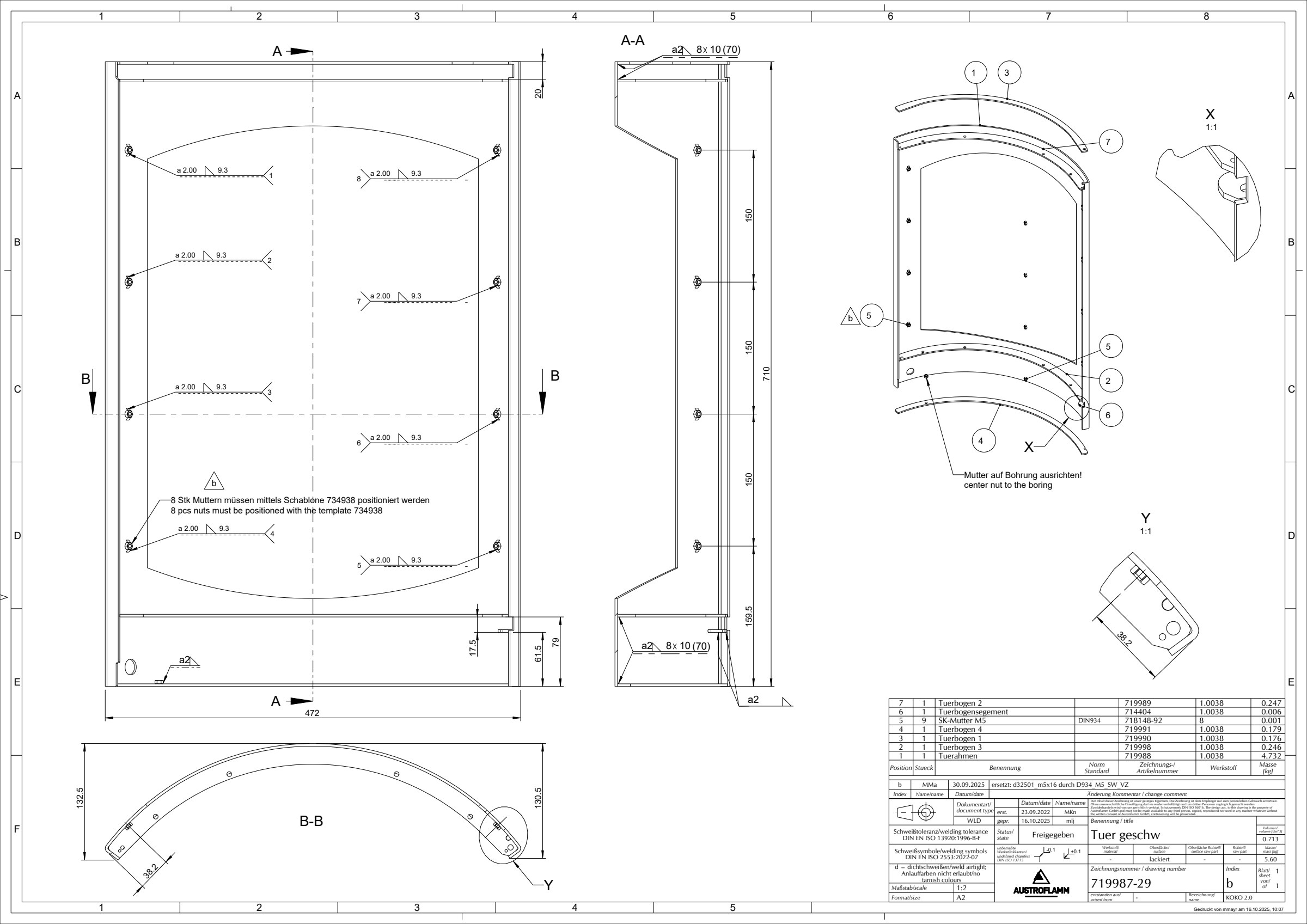

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Рамка на вратата719988 | 1 | 1.0038 | 4.732 | |
| Лак на вратата 3719998 | 1 | 1.0038 | 0.246 | |
| Лак на вратата 1719990 | 1 | 1.0038 | 0.176 | |
| Лак на вратата 4719991 | 1 | 1.0038 | 0.179 | |
| Шестоаголна навртка M5 M5718148-92 · DIN934 | 9 | 8 | 0.001 | |
| Сегмент од лакот на вратата714404 | 1 | 1.0038 | 0.006 | |
| Лак на вратата 2719989 | 1 | 1.0038 | 0.247 |
