Slim 2.0
Димоводен приклучок
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола
ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 06 ЛИСТА

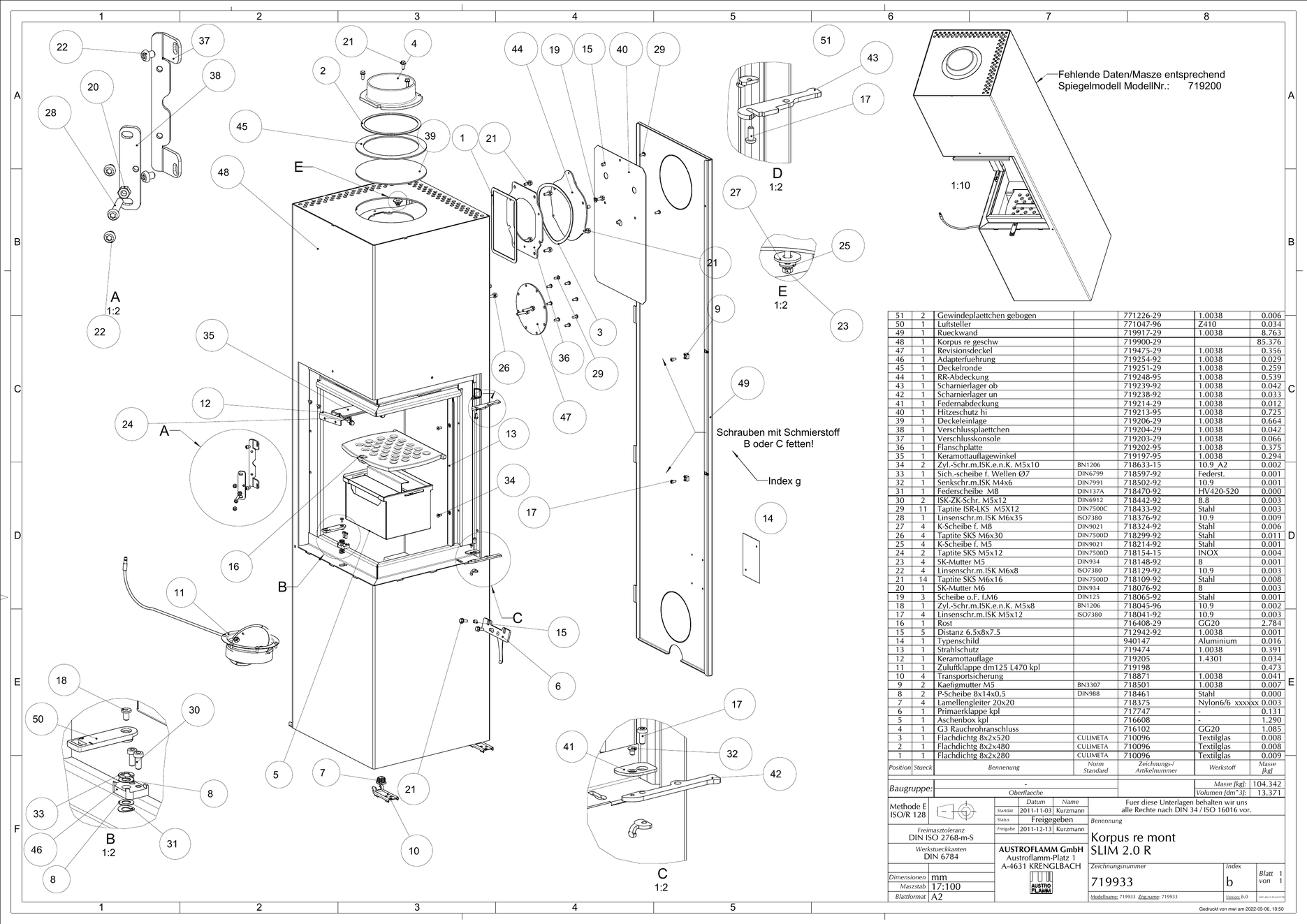

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Рамна заптивна лента 8×2×280 CULIMETA710096 · CULIMETA | 1 | Стаклено влакно | 0,009 | |
| Рамна заптивна лента 8×2×480 CULIMETA710096 · CULIMETA | 1 | Стаклено влакно | 0,008 | |
| Рамна заптивна лента 8×2×520 CULIMETA710096 · CULIMETA | 1 | Стаклено влакно | 0,008 | |
| Леан димоводен приклучок G3716102 | 1 | GG20 | 1,085 | |
| Рамна подлошка за M6718065-92 · DIN 125 | 3 | Челик | 0,001 | |
| Завртка за формирање навој Taptite, шестоаголна глава M6×16718109-92 · DIN 7500 D | 14 | Челик | 0,008 | |
| Шестоаголна навртка M5718148-92 · DIN 934 | 4 | 8 | 0,001 | |
| Рамна подлошка со зголемен надворешен дијаметар за M5718214-92 · DIN 9021 | 4 | Челик | 0,001 | |
| Рамна подлошка со зголемен надворешен дијаметар за M8718324-92 · DIN 9021 | 4 | Челик | 0,006 | |
| Прирабничка плоча719202-95 | 1 | 1.0038 | 0,375 | |
| Вметок на капакот719206-29 | 1 | 1.0038 | 0,664 | |
| Капак на димоводниот приклучок719248-95 | 1 | 1.0038 | 0,539 | |
| Кружен капак719251-29 | 1 | 1.0038 | 0,259 |
