Slim 2.0
Воздушен регулатор
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола
ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА

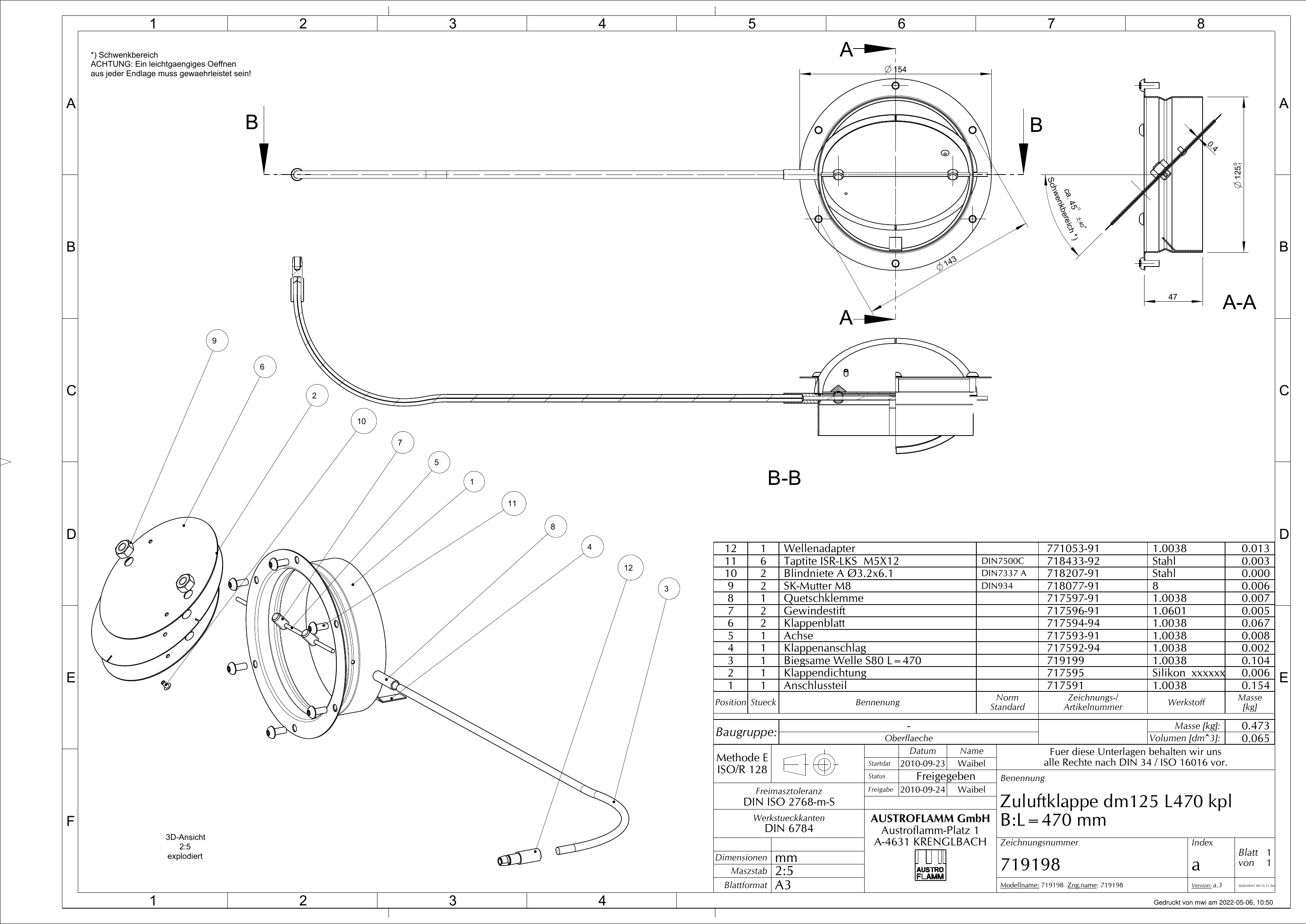

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Приклучок за довод на воздух Ø125717591 | 1 | 1.0038 | 0,154 | |
| Заптивка на клапната717595 | 1 | Силикон | 0,006 | |
| Флексибилна погонска осовина S80 · L=470719199 | 1 | 1.0038 | 0,104 | |
| Граничник на клапната717592-94 | 1 | 1.0038 | 0,002 | |
| Оска на клапната717593-91 | 1 | 1.0038 | 0,008 | |
| Лист на клапната717594-94 | 2 | 1.0038 | 0,067 | |
| Завртка без глава717596-91 | 2 | 1.0601 | 0,005 | |
| Стезна спојка717597-91 | 1 | 1.0038 | 0,007 | |
| Шестоаголна навртка M8718077-91 · DIN 934 | 2 | 8 | 0,006 | |
| Слепа заковка, тип A, Ø3,2×6,1718207-91 | 2 | Челик | 0,000 | |
| Завртка за формирање навој Taptite, полукружна глава, Torx M5×12718433-92 · DIN 7500 C | 6 | Челик | 0,003 | |
| Адаптер на погонската осовина771053-91 | 1 | 1.0038 | 0,013 |
