ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 02 ЛИСТА

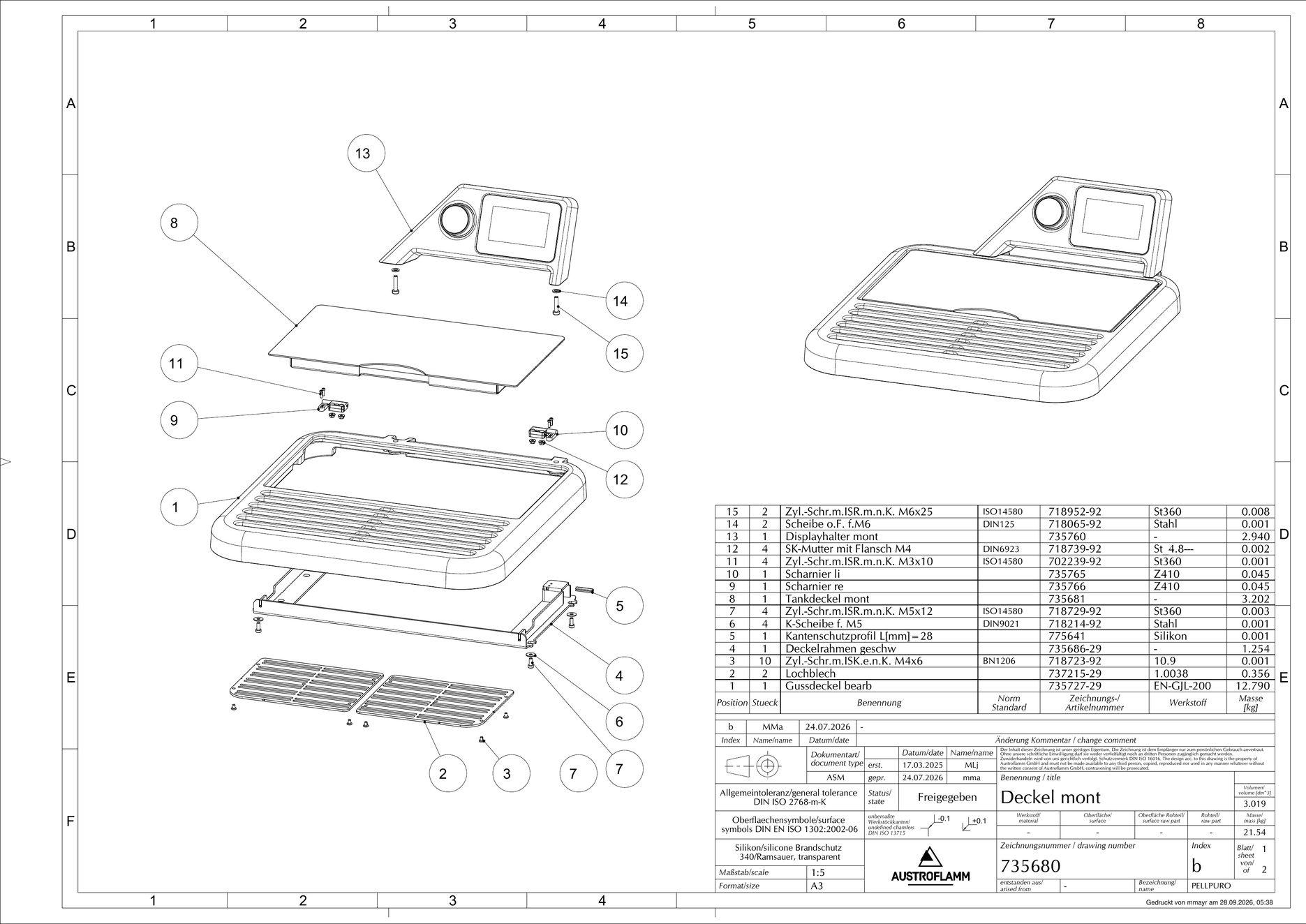

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Леан капак, машински обработен735727-29 | 1 | EN-GJL-200 | 12,790 | |
| Перфориран лим737215-29 | 2 | 1.0038 | 0,356 | |
| Завртка со особено ниска цилиндрична глава и имбус M4×6718723-92 · BN 1206 | 10 | 10.9 | 0,001 | |
| Заварена рамка на капакот735686-29 | 1 | — | 1,254 | |
| Заштитен профил за раб · L=28 mm775641 | 1 | Силикон | 0,001 | |
| Рамна подлошка со зголемен надворешен дијаметар за M5718214-92 · DIN 9021 | 4 | Челик | 0,001 | |
| Завртка со ниска цилиндрична глава и Torx M5×12718729-92 · ISO 14580 | 4 | St360 | 0,003 | |
| Склоп на капакот на резервоарот за пелети735681 | 1 | — | 3,202 | |
| Десна шарка735766 | 1 | Z410 | 0,045 | |
| Лева шарка735765 | 1 | Z410 | 0,045 | |
| Завртка со ниска цилиндрична глава и Torx M3×10702239-92 · ISO 14580 | 4 | St360 | 0,001 | |
| Шестоаголна навртка со прирабница M4718739-92 · DIN 6923 | 4 | St 4.8 | 0,002 | |
| Склоп на носачот на дисплејот735760 | 1 | — | 2,940 | |
| Рамна подлошка за M6718065-92 · DIN 125 | 2 | Челик | 0,001 | |
| Завртка со ниска цилиндрична глава и Torx M6×25718952-92 · ISO 14580 | 2 | St360 | 0,008 |
