Склоп на вратата на ложиштето
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола

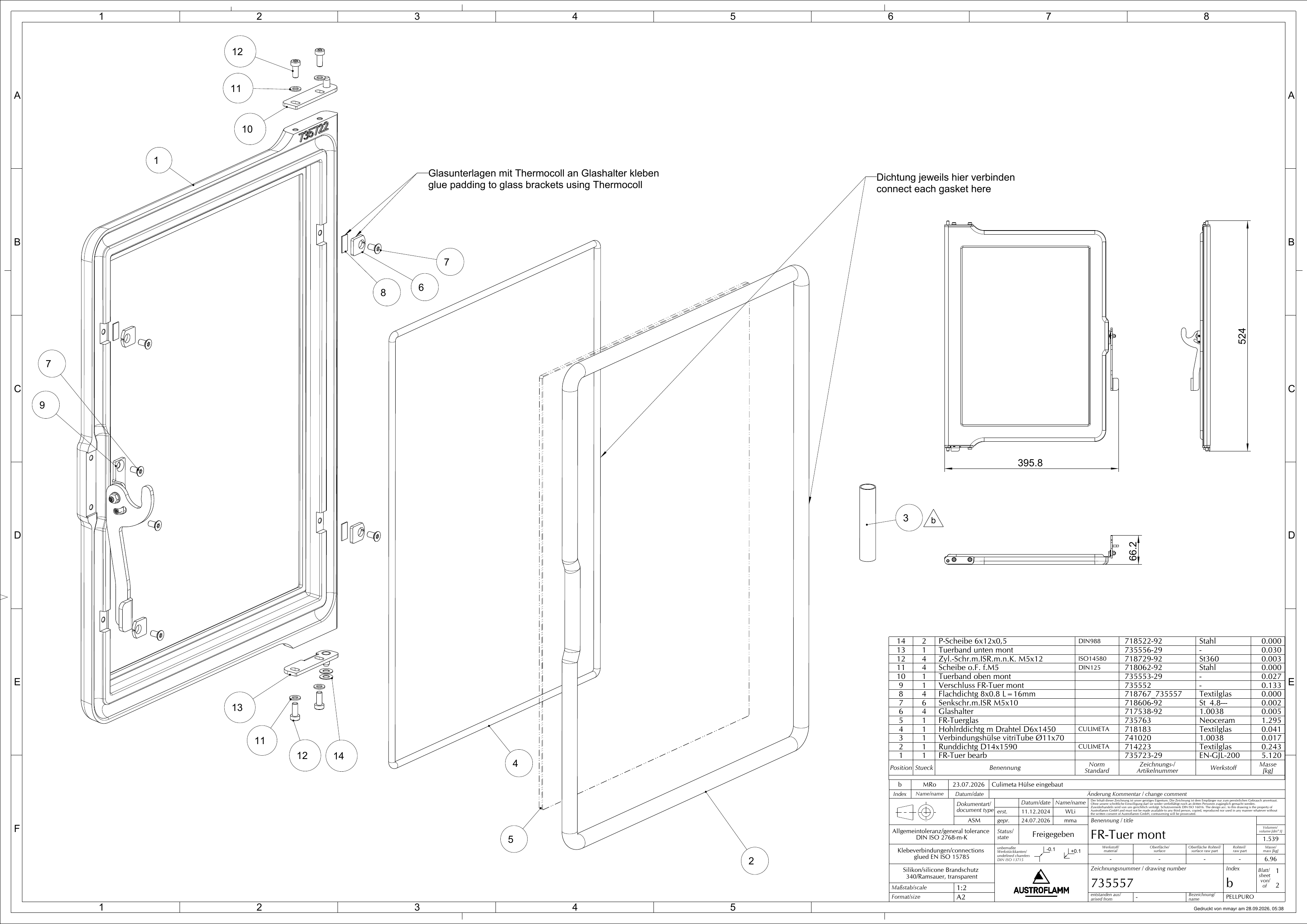

ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 02 ЛИСТА
Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Врата на ложиштето, машински обработена735723-29 | 1 | EN-GJL-200 | 5,120 | |
| Кружна заптивна врвка Ø14×1590 CULIMETA714223 · CULIMETA | 1 | Стаклено влакно | 0,243 | |
| Спојна чаура vitriTube Ø11×70741020 | 1 | 1.0038 | 0,017 | |
| Шуплива заптивна врвка со жичен уметок Ø6×1450 CULIMETA718183 · CULIMETA | 1 | Стаклено влакно | 0,041 | |
| Стакло на вратата на ложиштето735763 | 1 | Neoceram | 1,295 | |
| Држач за стакло717538-92 | 4 | 1.0038 | 0,005 | |
| Завртка со впуштена глава, Torx M5×10718606-92 | 6 | St 4.8 | 0,002 | |
| Рамна заптивна лента 8×0,8 L=16mm718767_735557 | 4 | Стаклено влакно | 0,000 | |
| Склоп на затворачот на вратата на ложиштето735552 | 1 | — | 0,133 | |
| Склоп на горната шарка на вратата735553-29 | 1 | — | 0,027 | |
| Рамна подлошка за M5718062-92 · DIN 125 | 4 | Челик | 0,000 | |
| Завртка со ниска цилиндрична глава и Torx M5×12718729-92 · ISO 14580 | 4 | St360 | 0,003 | |
| Склоп на долната шарка на вратата735556-29 | 1 | — | 0,030 | |
| Прецизна подлошка за регулирање 6×12×0,5718522-92 · DIN 988 | 2 | Челик | 0,000 |
