ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 02 ЛИСТА

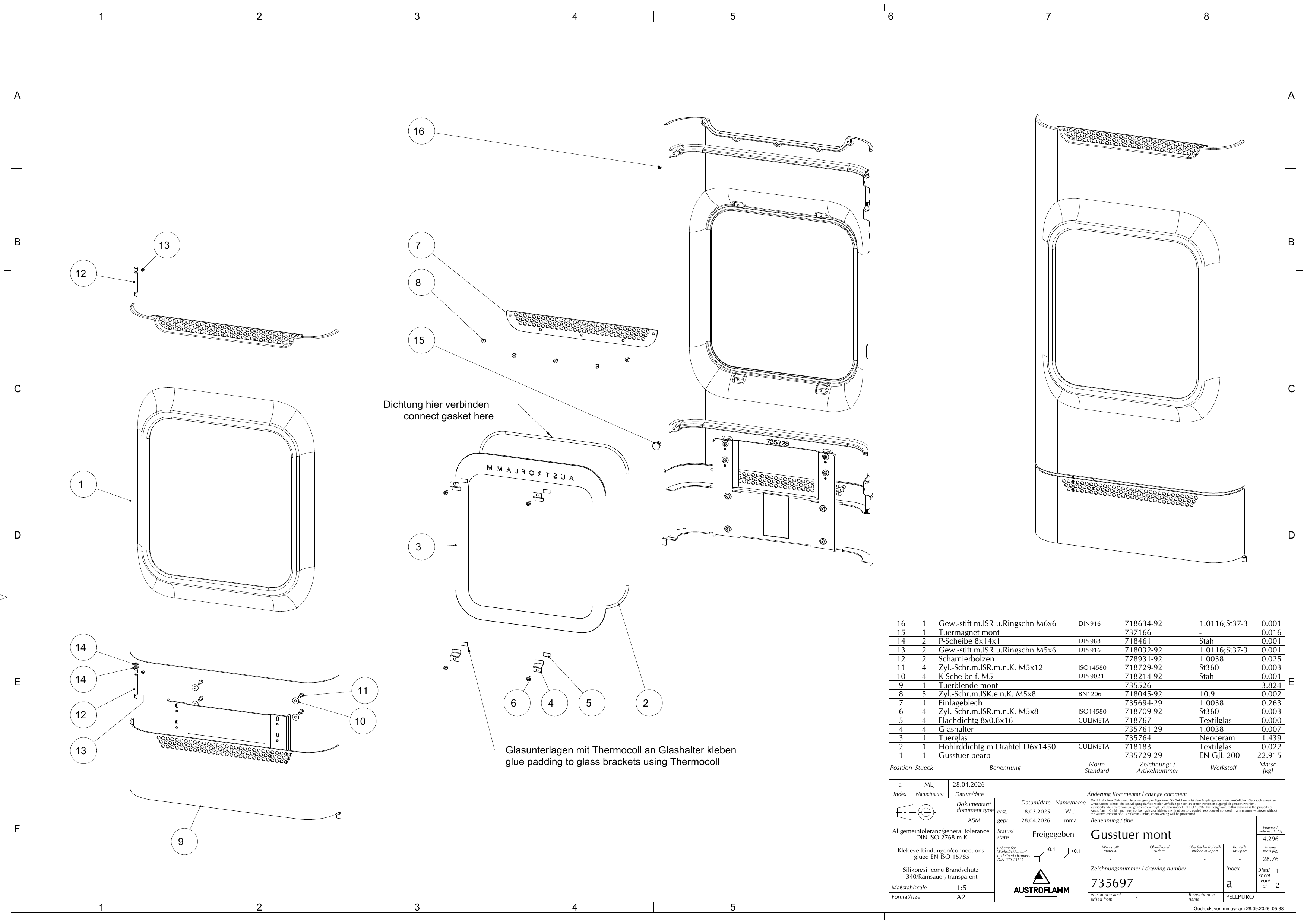

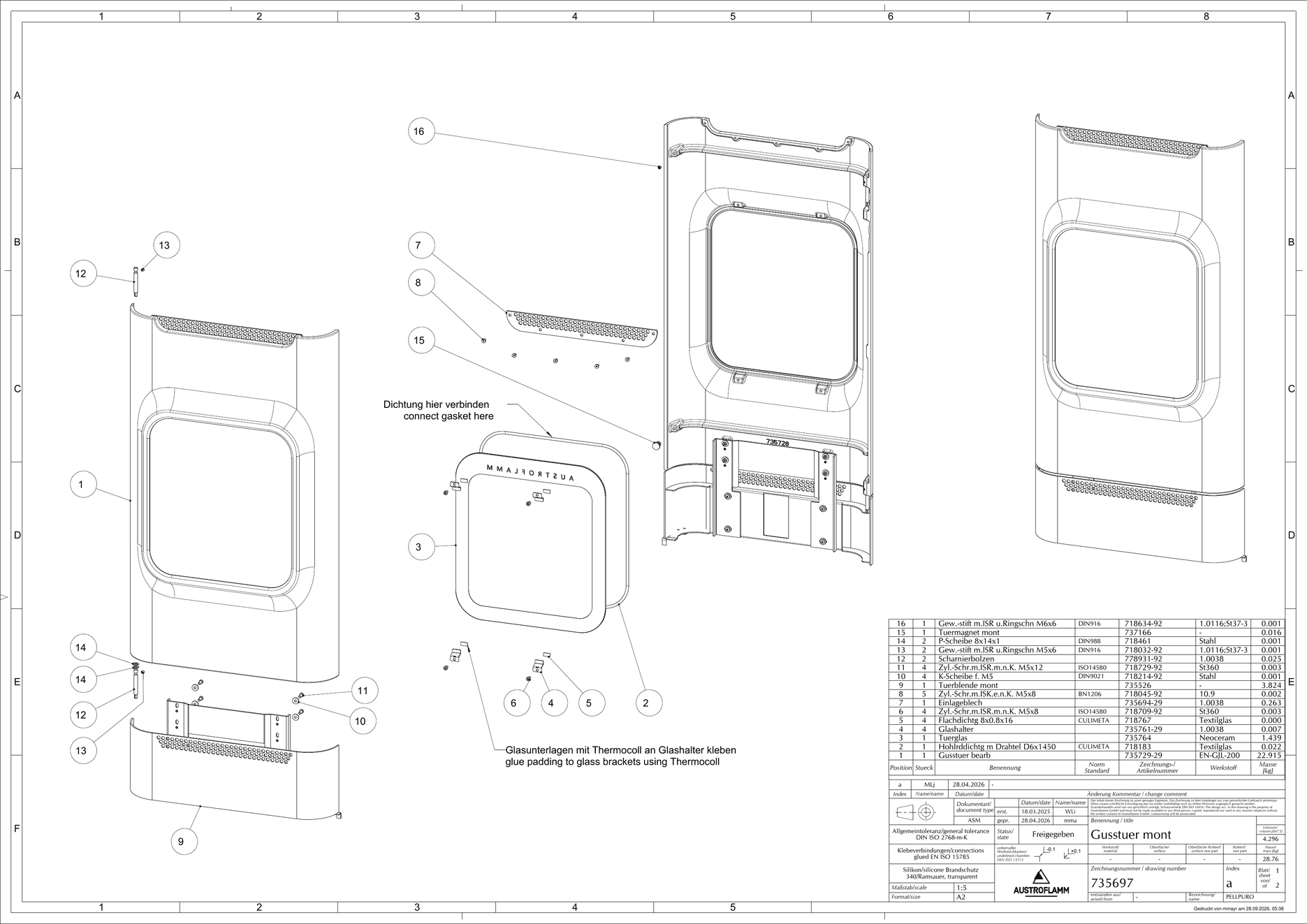

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Леана врата, машински обработена735729-29 | 1 | EN-GJL-200 | 22,915 | |
| Шуплива заптивна врвка со жичен уметок Ø6×1450 CULIMETA718183 · CULIMETA | 1 | Стаклено влакно | 0,022 | |
| Стакло на вратата735764 | 1 | Neoceram | 1,439 | |
| Држач за стакло735761-29 | 4 | 1.0038 | 0,007 | |
| Рамна заптивна лента 8×0,8×16 CULIMETA718767 · CULIMETA | 4 | Стаклено влакно | 0,000 | |
| Завртка со ниска цилиндрична глава и Torx M5×8718709-92 · ISO 14580 | 4 | St360 | 0,003 | |
| Лимен вметок735694-29 | 1 | 1.0038 | 0,263 | |
| Завртка со особено ниска цилиндрична глава и имбус M5×8718045-92 · BN 1206 | 5 | 10.9 | 0,002 | |
| Склоп на декоративната маска на вратата735526 | 1 | — | 3,824 | |
| Рамна подлошка со зголемен надворешен дијаметар за M5718214-92 · DIN 9021 | 4 | Челик | 0,001 | |
| Завртка со ниска цилиндрична глава и Torx M5×12718729-92 · ISO 14580 | 4 | St360 | 0,003 | |
| Осовински клин на шарката778931-92 | 2 | 1.0038 | 0,025 | |
| Завртка без глава со Torx и вдлабнат врв M5×6718032-92 · DIN 916 | 2 | 1.0116 (St37-3) | 0,001 | |
| Прецизна подлошка за регулирање 8×14×1718461 · DIN 988 | 2 | Челик | 0,001 | |
| Склоп на магнетниот затворач на вратата737166 | 1 | — | 0,016 | |
| Завртка без глава со Torx и вдлабнат врв M6×6718634-92 · DIN 916 | 1 | 1.0116 (St37-3) | 0,001 |
