Pellpuro
Дисплеј и управување
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола

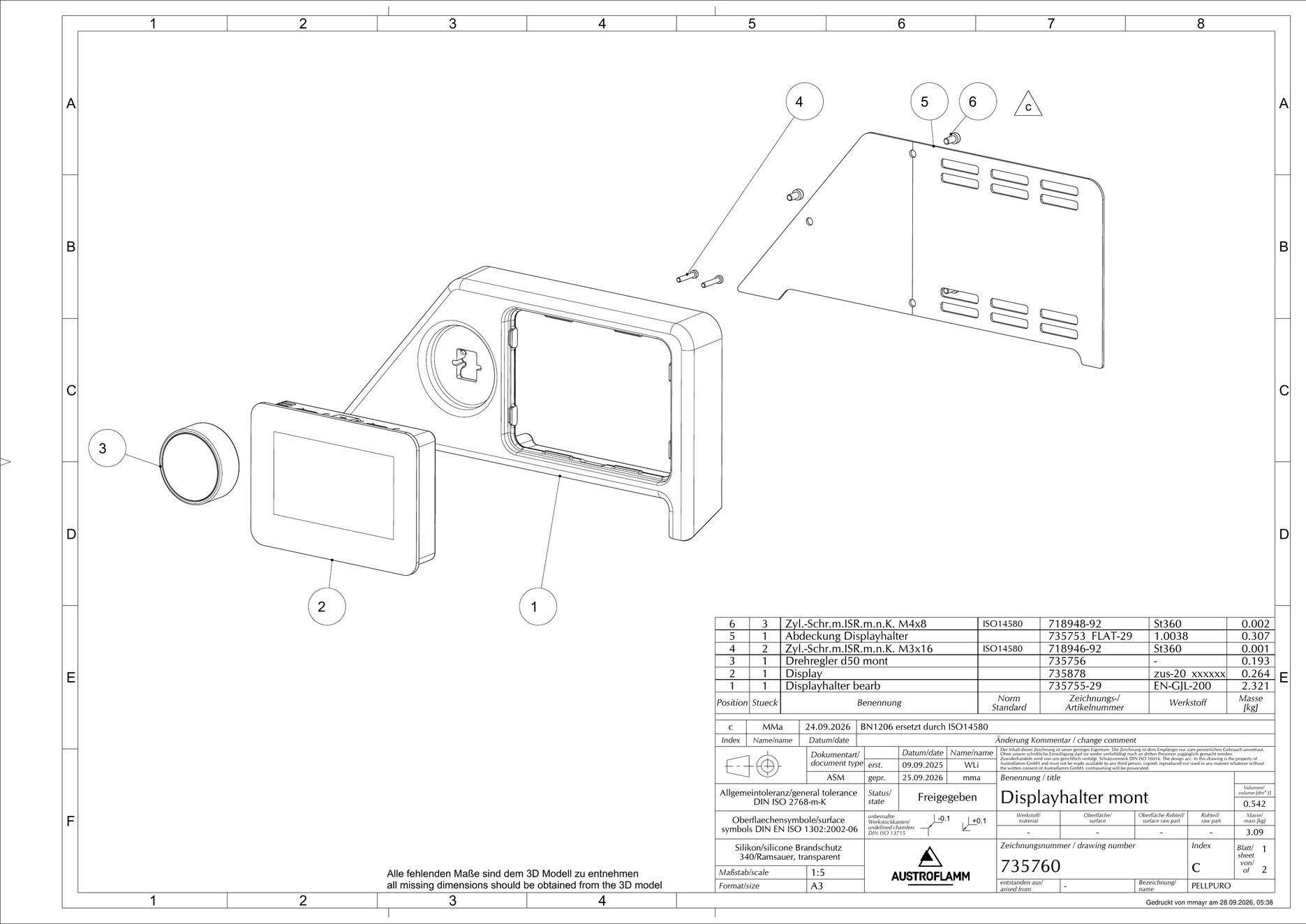

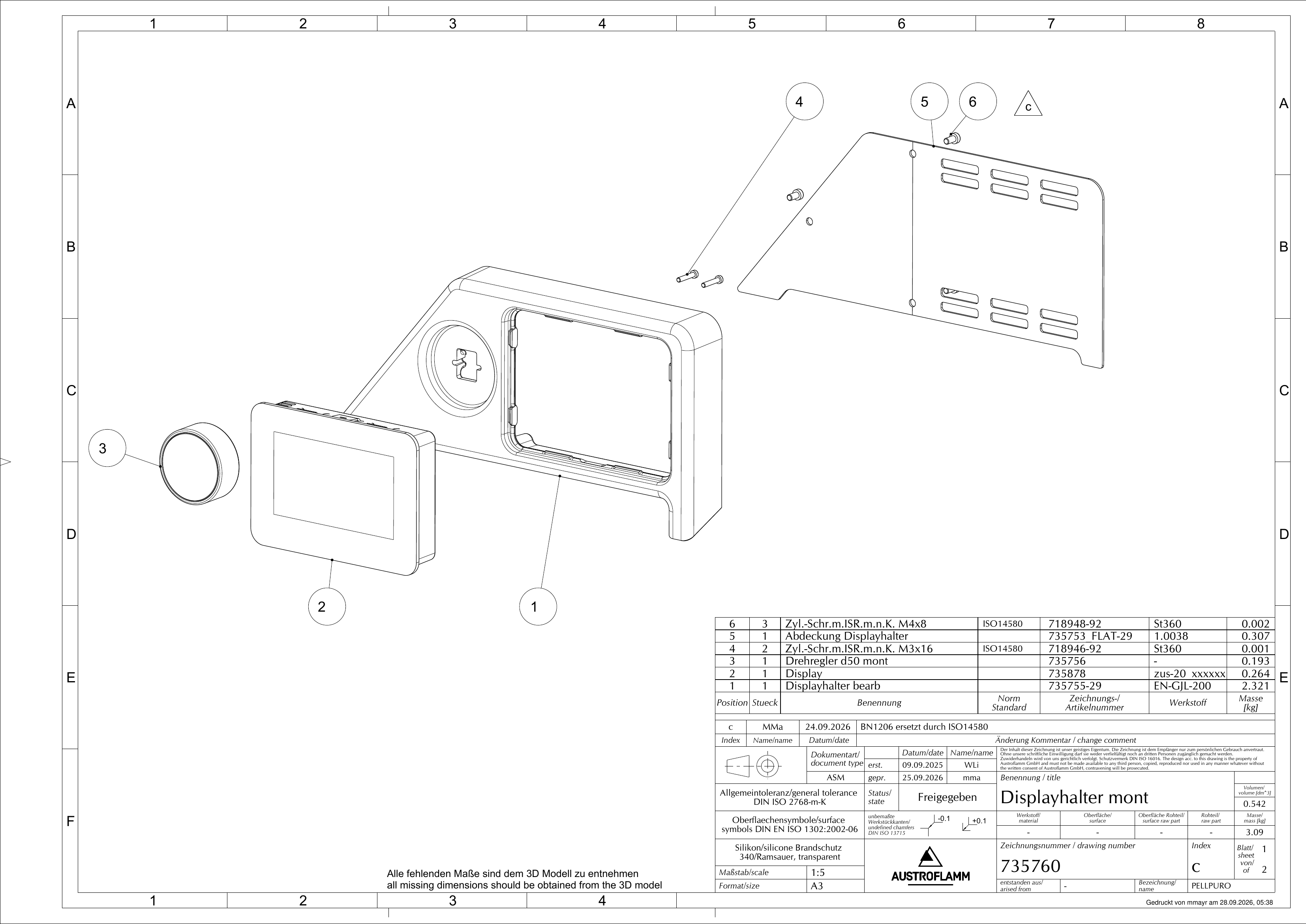

ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 02 ЛИСТА
Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Носач на дисплејот, машински обработен735755-29 | 1 | EN-GJL-200 | 2,321 | |
| Дисплеј735878 | 1 | Купен дел | 0,264 | |
| Склоп на вртливото командно копче Ø50735756 | 1 | — | 0,193 | |
| Завртка со ниска цилиндрична глава и Torx M3×16718946-92 · ISO 14580 | 2 | St360 | 0,001 | |
| Капак на носачот на дисплејот735753_FLAT-29 | 1 | 1.0038 | 0,307 | |
| Завртка со ниска цилиндрична глава и Torx M4×8718948-92 · ISO 14580 | 3 | St360 | 0,002 |
