ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА

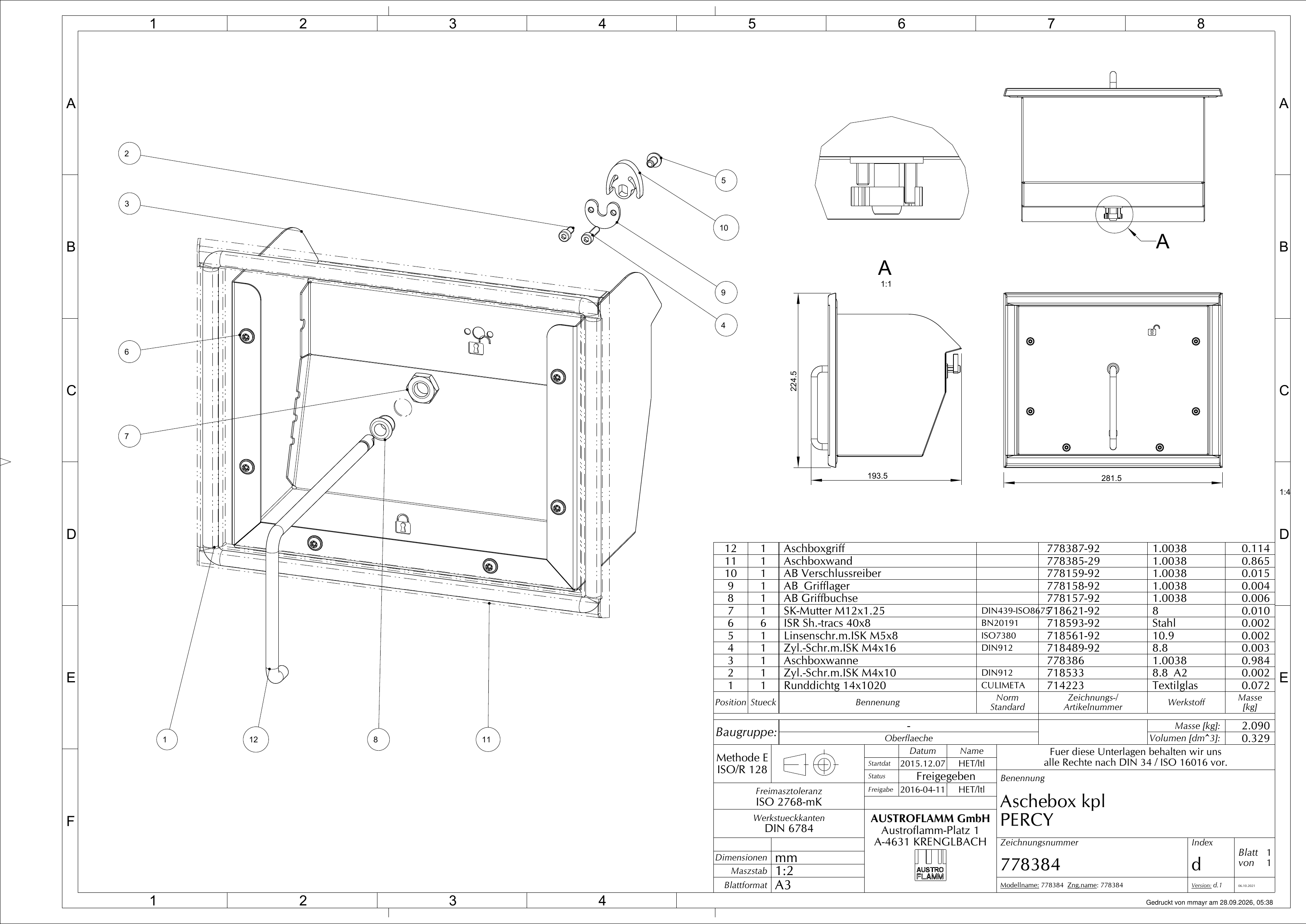

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Кружна заптивна врвка Ø14×1020 CULIMETA714223 · CULIMETA | 1 | Стаклено влакно | 0,072 | |
| Завртка со цилиндрична глава и имбус M4×10718533 · DIN 912 | 1 | 8.8 A2 | 0,002 | |
| Корито на пепеларникот778386 | 1 | 1.0038 | 0,984 | |
| Завртка со цилиндрична глава и имбус M4×16718489-92 · DIN 912 | 1 | 8.8 | 0,003 | |
| Завртка со полукружна глава, имбус M5×8718561-92 · ISO 7380 | 1 | 10.9 | 0,002 | |
| Завртка за формирање навој во лим SHEETtracs, Torx, со прирабница 4×8718593-92 · BN 20191 | 6 | Челик | 0,002 | |
| Ниска шестоаголна навртка M12×1,25718621-92 · DIN 439 / ISO 8675 | 1 | 8 | 0,010 | |
| Чаура на рачката на пепеларникот778157-92 | 1 | 1.0038 | 0,006 | |
| Лежиште на рачката на пепеларникот778158-92 | 1 | 1.0038 | 0,004 | |
| Вртлив затворач на пепеларникот778159-92 | 1 | 1.0038 | 0,015 | |
| Ѕид на пепеларникот778385-29 | 1 | 1.0038 | 0,865 | |
| Рачка на пепеларникот778387-92 | 1 | 1.0038 | 0,114 |
