ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 02 ЛИСТА

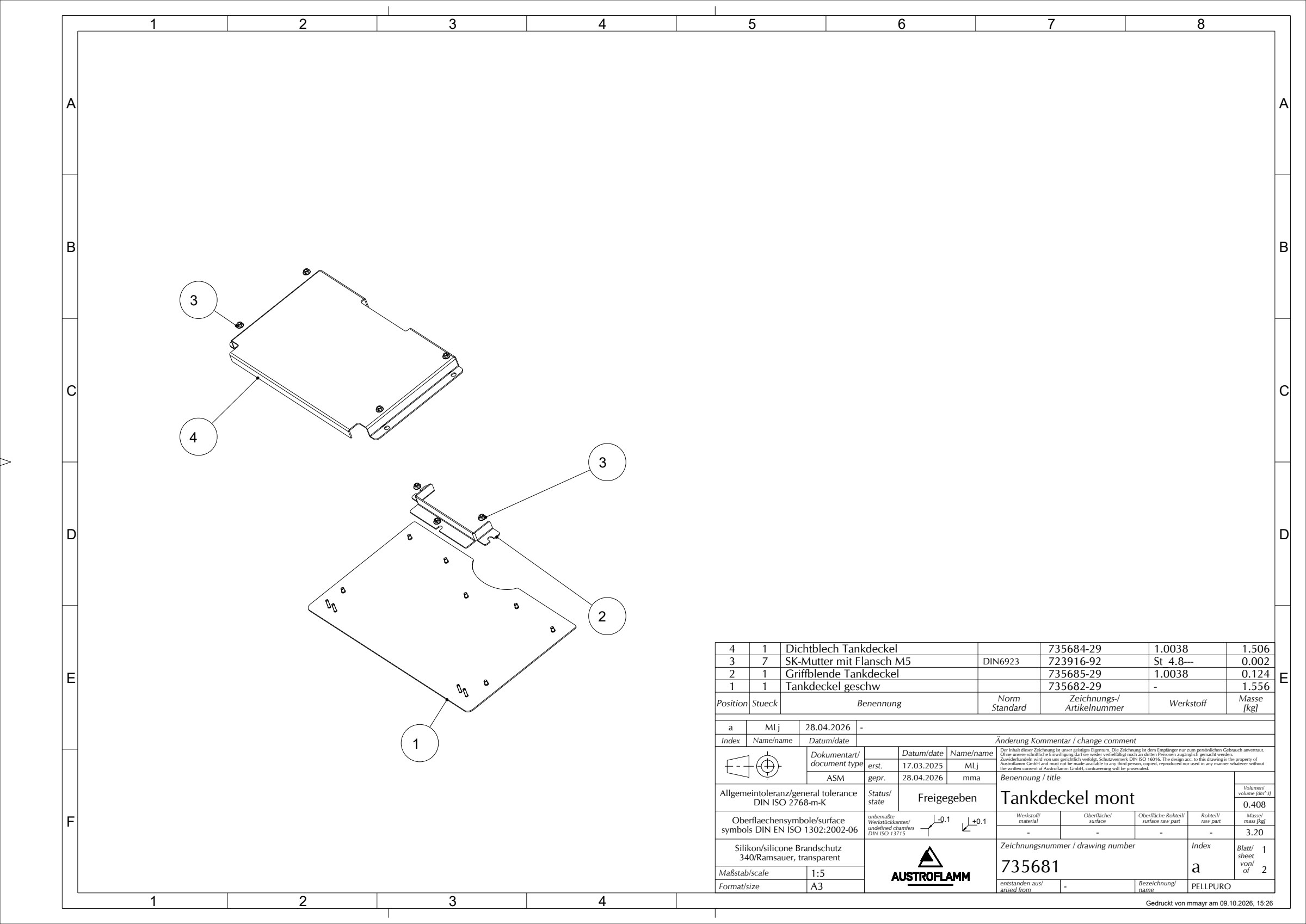

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Заварен капак на резервоарот735682-29 | 1 | - | 1.556 | |
| Маска на рачката на капакот на резервоарот за пелети735685-29 | 1 | 1.0038 | 0.124 | |
| Шестоаголна навртка со прирабница M5723916-92 · DIN6923 | 7 | St_4.8--- | 0.002 | |
| Заптивен лим на капакот на резервоарот за пелети735684-29 | 1 | 1.0038 | 1.506 |
