ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 03 ЛИСТА

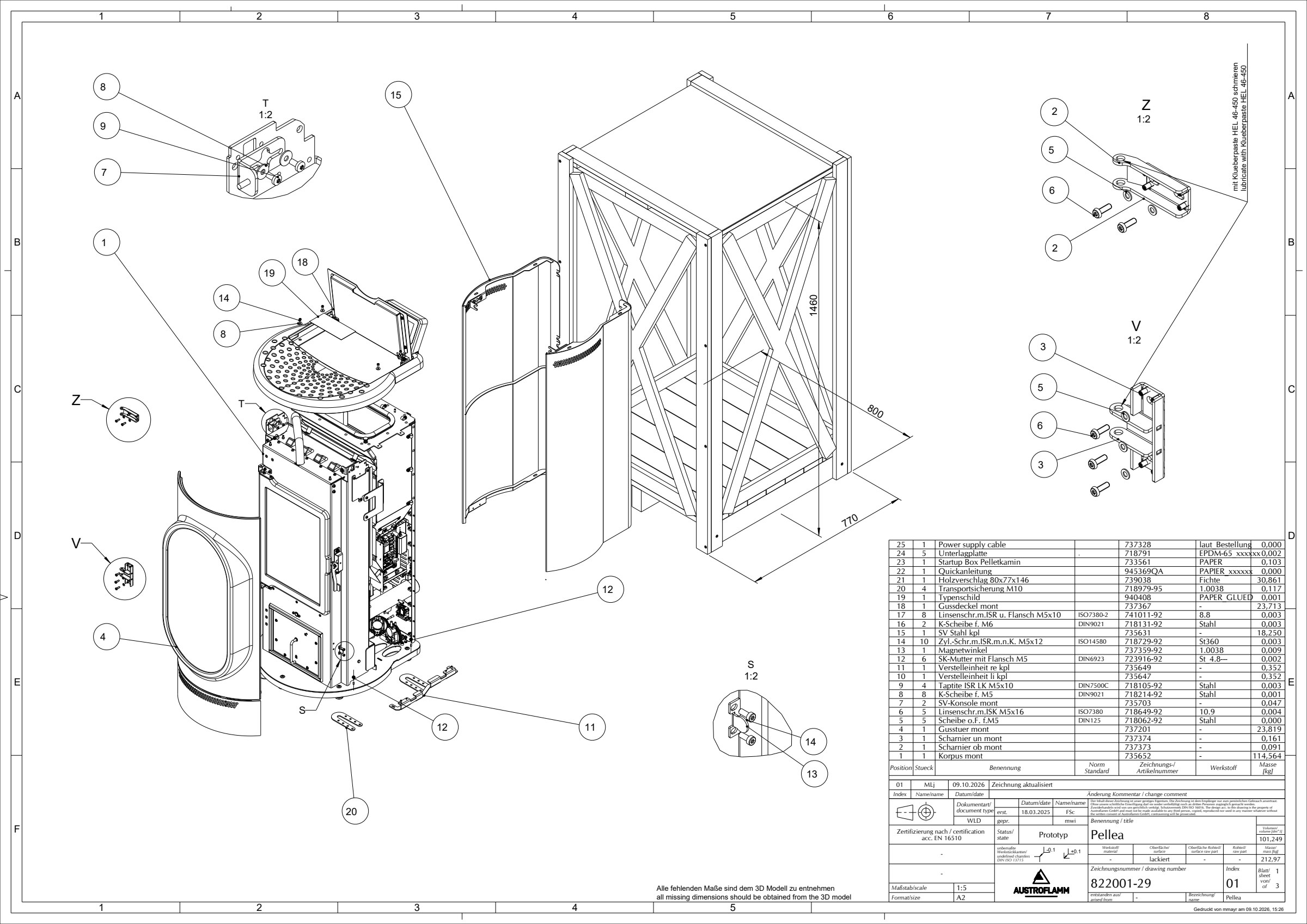

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Главен корпус735652 | 1 | - | 114,564 | |
| Горна шарка737373 | 1 | - | 0,091 | |
| Долна шарка737374 | 1 | - | 0,161 | |
| Надворешна леана врата737201 | 1 | - | 23,819 | |
| Рамна подлошка, тип A, внатрешен Ø5,3 mm718062-92 · DIN125 | 5 | Stahl | 0,000 | |
| Завртка со полукружна глава, имбус M5×16718649-92 · ISO7380 | 5 | 10.9 | 0,004 | |
| Конзола за странична облога735703 | 2 | - | 0,047 | |
| Рамна подлошка со зголемен надворешен дијаметар за M5718214-92 · DIN9021 | 8 | Stahl | 0,001 | |
| Завртка за формирање навој Taptite, полукружна глава, Torx M5×10718105-92 · DIN7500C | 4 | Stahl | 0,003 | |
| Лев склоп за прилагодување735647 | 1 | - | 0,352 | |
| Десен склоп за прилагодување735649 | 1 | - | 0,352 | |
| Шестоаголна навртка со прирабница M5723916-92 · DIN6923 | 6 | St_4.8--- | 0,002 | |
| Аголник за магнет737359-92 | 1 | 1.0038 | 0,009 | |
| Завртка со ниска цилиндрична глава и Torx M5×12718729-92 · ISO14580 | 10 | St360 | 0,003 | |
| Комплет челични странични облоги735631 | 1 | - | 18,250 | |
| Рамна подлошка со зголемен надворешен дијаметар за M6718131-92 · DIN9021 | 2 | Stahl | 0,003 | |
| Завртка со полукружна глава и прирабница, Torx M5×10741011-92 · ISO7380-2 | 8 | 8.8 | 0,003 | |
| Леан горен капак737367 | 1 | - | 23,713 | |
| Плочка со податоци940408 | 1 | PAPER_GLUED | 0,001 | |
| Transportsicherung M10718979-95 | 4 | 1.0038 | 0,117 | |
| Holzverschlag 80x77x146739038 | 1 | Fichte | 30,861 | |
| Кутија со почетен прибор за камин на пелети733561 | 1 | PAPER | 0,103 | |
| Кабел за напојување737328 | 1 | laut_Bestellung | 0,000 |
