Pellea
Лева челична облога
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола
ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА

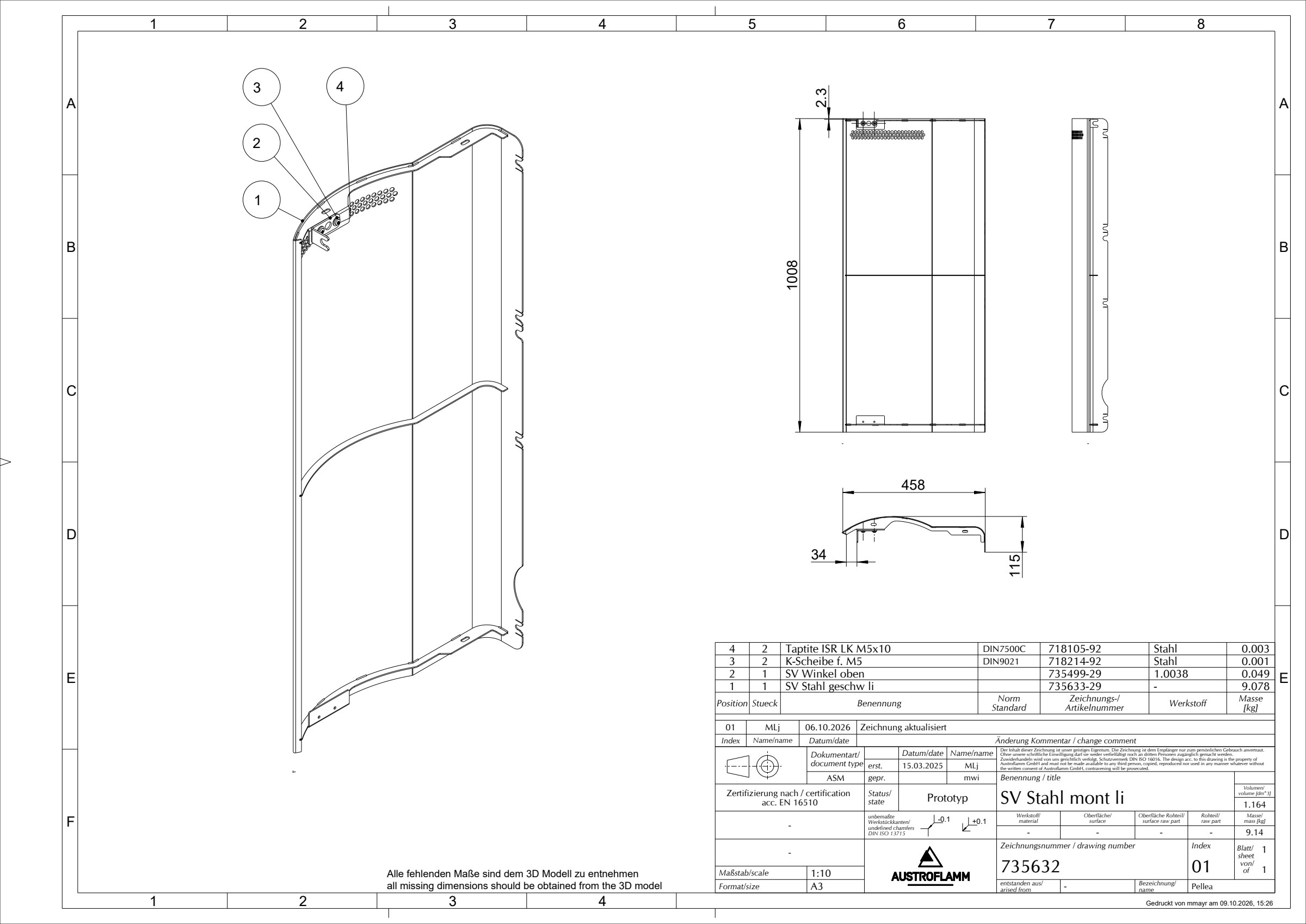

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Заварена лева облога735633-29 | 1 | - | 9.078 | |
| Горен аголник на страничната облога735499-29 | 1 | 1.0038 | 0.049 | |
| Рамна подлошка со зголемен надворешен дијаметар за M5718214-92 · DIN9021 | 2 | Stahl | 0.001 | |
| Завртка за формирање навој Taptite, полукружна глава, Torx M5×10718105-92 · DIN7500C | 2 | Stahl | 0.003 |
