ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА

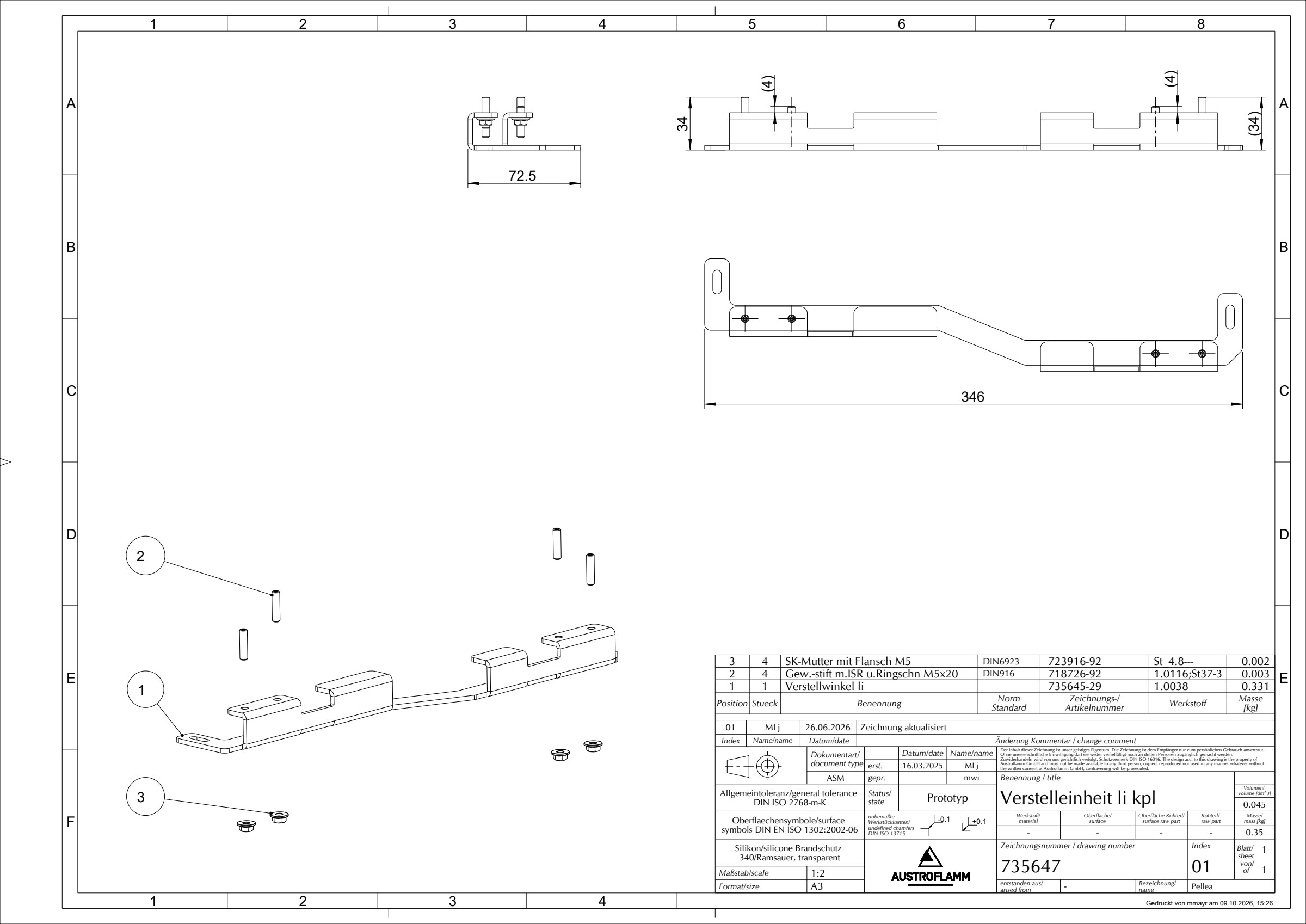

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Verstellwinkel li735645-29 | 1 | 1.0038 | 0.331 | |
| Завртка без глава со Torx и вдлабнат врв M5×20718726-92 · DIN916 | 4 | 1.0116;St37-3 | 0.003 | |
| Шестоаголна навртка со прирабница M5723916-92 · DIN6923 | 4 | St_4.8--- | 0.002 |
