Pellea
Склоп за палење
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола
ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА

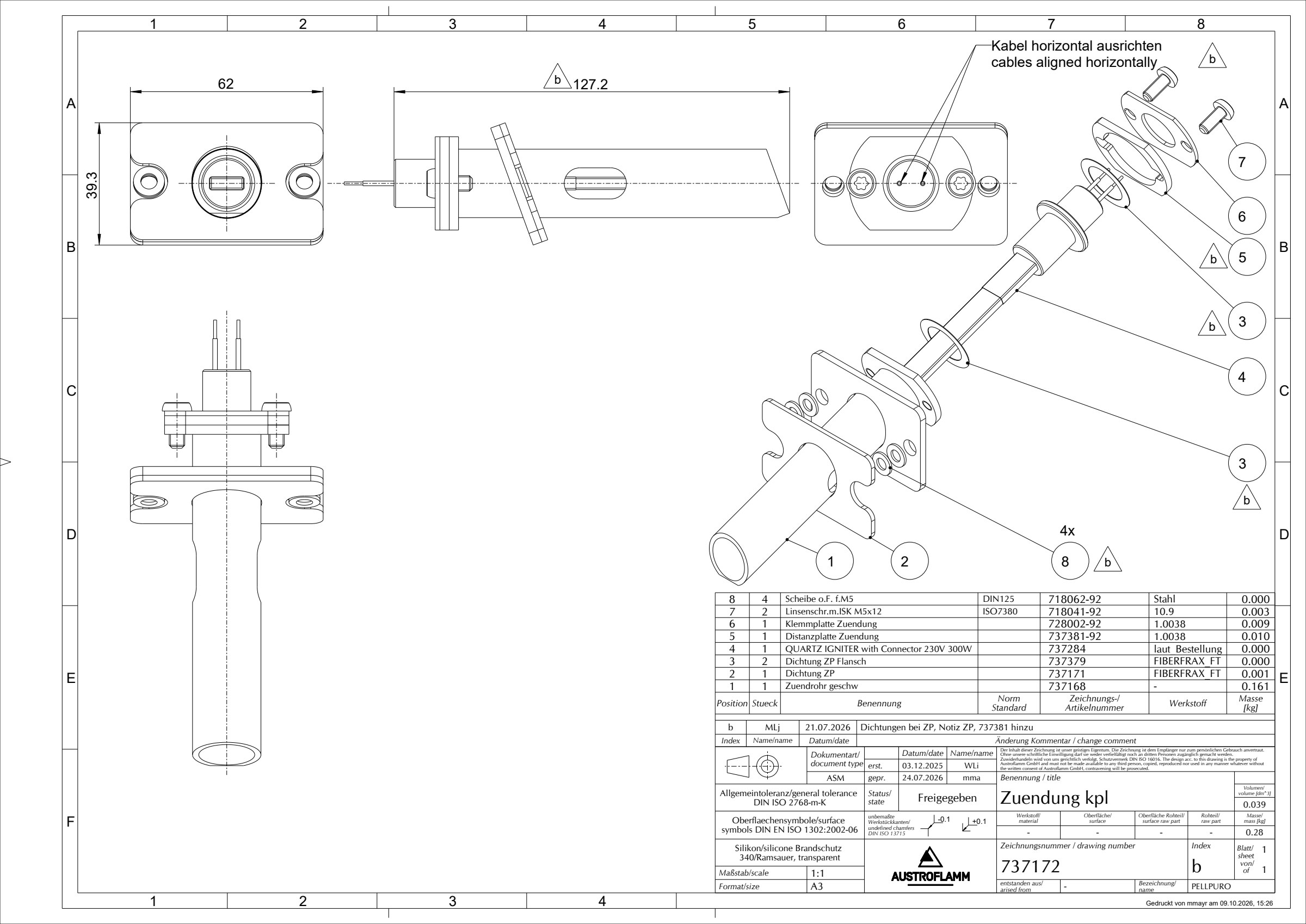

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Цевка за палење — склоп737168 | 1 | - | 0.161 | |
| Заптивка на запалувачот ZP737171 | 1 | FIBERFRAX_FT | 0.001 | |
| Заптивка на прирабницата за палење737379 | 2 | FIBERFRAX_FT | 0.000 | |
| Кварцен запалувач со приклучок · 230 V / 300 W737284 | 1 | laut_Bestellung | 0.000 | |
| Дистанчна плоча за палење737381-92 | 1 | 1.0038 | 0.010 | |
| Стезна плоча на запалувачот728002-92 | 1 | 1.0038 | 0.009 | |
| Завртка со полукружна глава, имбус M5×12718041-92 · ISO7380 | 2 | 10.9 | 0.003 | |
| Рамна подлошка, тип A, внатрешен Ø5,3 mm718062-92 · DIN125 | 4 | Stahl | 0.000 |
