Тело на резервоарот
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола
ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА

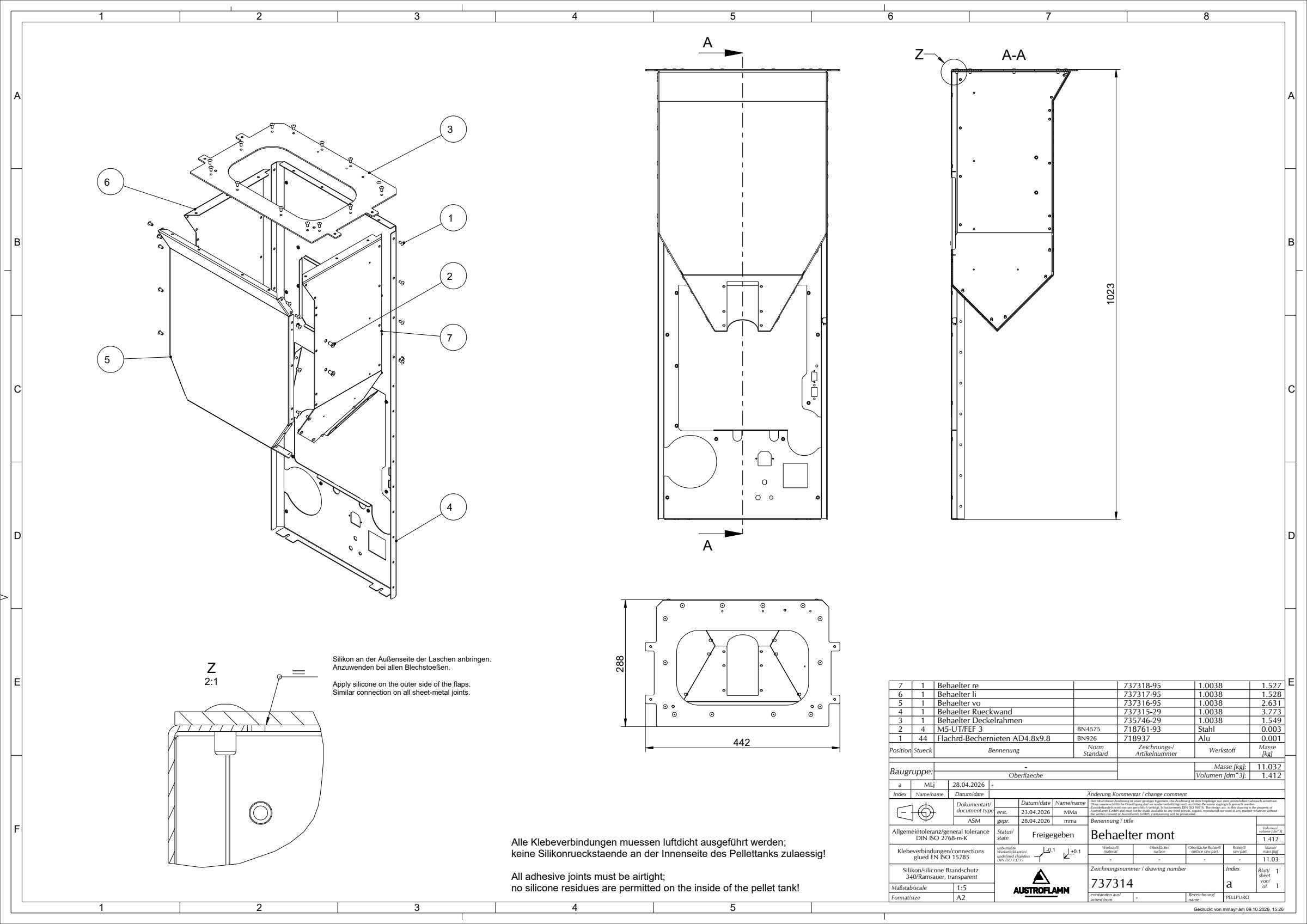

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Слепа заковка со плоско-заоблена глава AD4,8×9,8718937 · BN926 | 44 | Alu | 0.001 | |
| Заковна навртка M5, тип UT/FEF 3718761-93 · BN4575 | 4 | Stahl | 0.003 | |
| Рамка на капакот на резервоарот за пелети735746-29 | 1 | 1.0038 | 1.549 | |
| Задна плоча на резервоарот за пелети737315-29 | 1 | 1.0038 | 3.773 | |
| Преден ѕид на резервоарот за пелети737316-95 | 1 | 1.0038 | 2.631 | |
| Лев ѕид на резервоарот за пелети737317-95 | 1 | 1.0038 | 1.528 | |
| Десен ѕид на резервоарот за пелети737318-95 | 1 | 1.0038 | 1.527 |
