ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 02 ЛИСТА

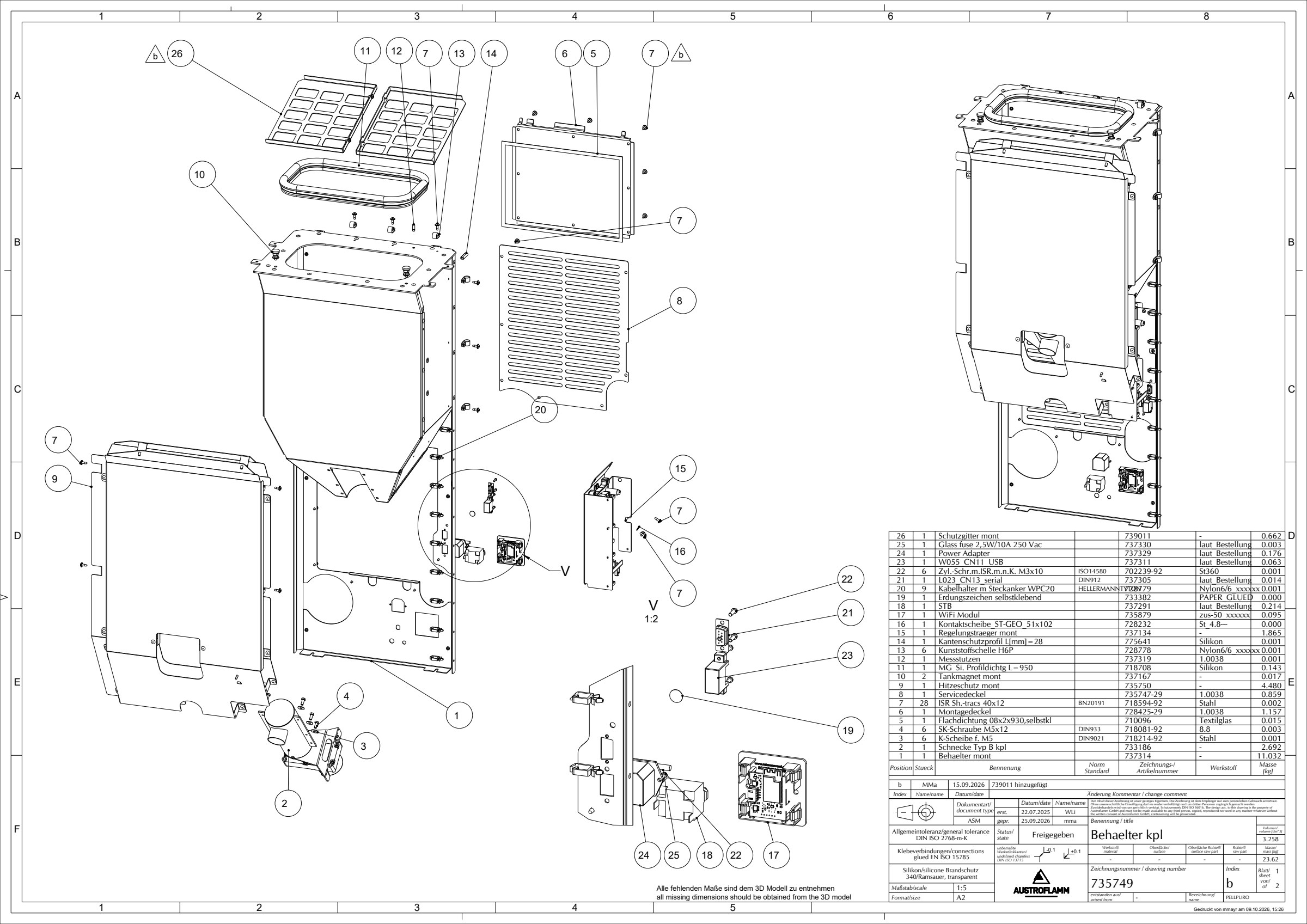

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Тело на резервоарот737314 | 1 | - | 11.032 | |
| Склоп на шнекот за пелети733186 | 1 | - | 2.692 | |
| Рамна подлошка со зголемен надворешен дијаметар за M5718214-92 · DIN9021 | 6 | Stahl | 0.001 | |
| Завртка со шестоаголна глава M5×12718081-92 · DIN933 | 6 | 8.8 | 0.003 | |
| Самолеплива рамна заптивна лента 08×2×930710096 | 1 | Textilglas | 0.015 | |
| Монтажен капак728425-29 | 1 | 1.0038 | 1.157 | |
| Завртка за формирање навој во лим SHEETtracs, Torx, со прирабница 4×12718594-92 · BN20191 | 28 | Stahl | 0.002 | |
| Сервисен капак735747-29 | 1 | 1.0038 | 0.859 | |
| Склоп за заштита од топлина735750 | 1 | - | 4.480 | |
| Магнет на резервоарот737167 | 2 | - | 0.017 | |
| Профилна силиконска заптивка · L=950718708 | 1 | Silikon | 0.143 | |
| Приклучок за мерење притисок737319 | 1 | 1.0038 | 0.001 | |
| Пластична стега H6P728778 | 6 | Nylon6/6_xxxxxx | 0.001 | |
| Заштитен профил за раб · L=28 mm775641 | 1 | Silikon | 0.001 | |
| Носач на електрониката737134 | 1 | - | 1.865 | |
| Контактна подлошка ST-GEO 51×102728232 | 1 | St_4.8--- | 0.000 | |
| Wi-Fi модул735879 | 1 | zus-50_xxxxxx | 0.095 | |
| Сигурносен ограничувач на температурата STB737291 | 1 | laut_Bestellung | 0.214 | |
| Самолеплива ознака за заземјување733382 | 1 | PAPER_GLUED | 0.000 | |
| Држач за кабли со втиснувачко прицврстување WPC20 HellermannTyton728779 | 9 | Nylon6/6_xxxxxx | 0.001 | |
| Кабел за сериска врска · L023_CN13737305 · DIN912 | 1 | laut_Bestellung | 0.014 | |
| Завртка со ниска цилиндрична глава и Torx M3×10702239-92 · ISO14580 | 6 | St360 | 0.001 | |
| USB-кабел · W055_CN11737311 | 1 | laut_Bestellung | 0.063 | |
| Адаптер за напојување737329 | 1 | laut_Bestellung | 0.176 | |
| Стаклен осигурувач 2,5 W / 10 A · 250 V AC737330 | 1 | laut_Bestellung | 0.003 | |
| Заштитна решетка739011 | 1 | - | 0.662 |
