Оска на подвижната решетка
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола

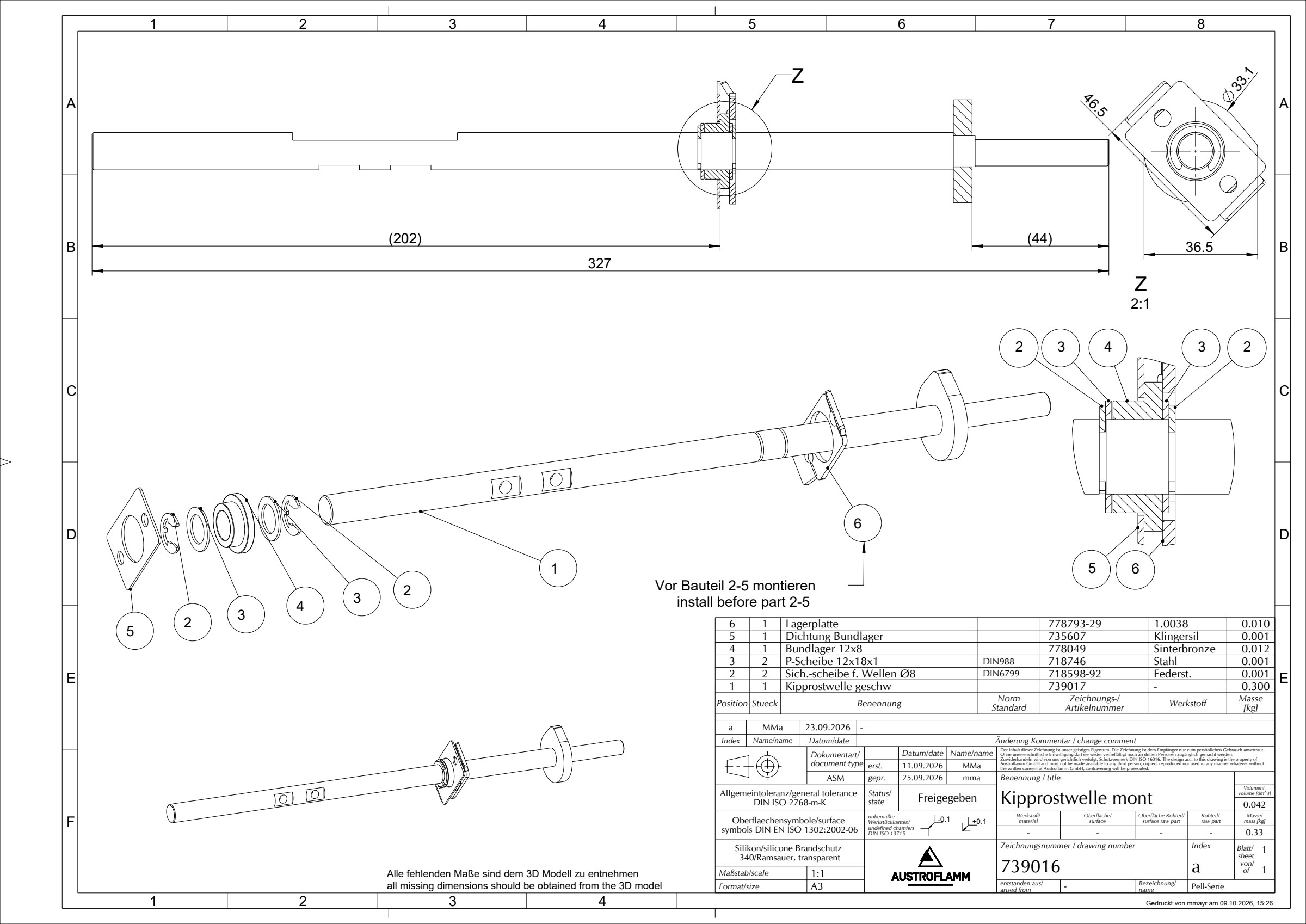

ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА
Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Заварена оска на решетката739017 | 1 | - | 0.300 | |
| Осигурувачки E-прстен за оска Ø8718598-92 · DIN6799 | 2 | Federst. | 0.001 | |
| Прецизна подлошка за регулирање 12×18×1718746 · DIN988 | 2 | Stahl | 0.001 | |
| Лежишна чаура со прирабница 12×8778049 | 1 | Sinterbronze | 0.012 | |
| Заптивка на лежишната чаура со прирабница735607 | 1 | Klingersil | 0.001 | |
| Носечка плоча на лежиштето778793-29 | 1 | 1.0038 | 0.010 |
