Керамота на ложиштето
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола
ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА

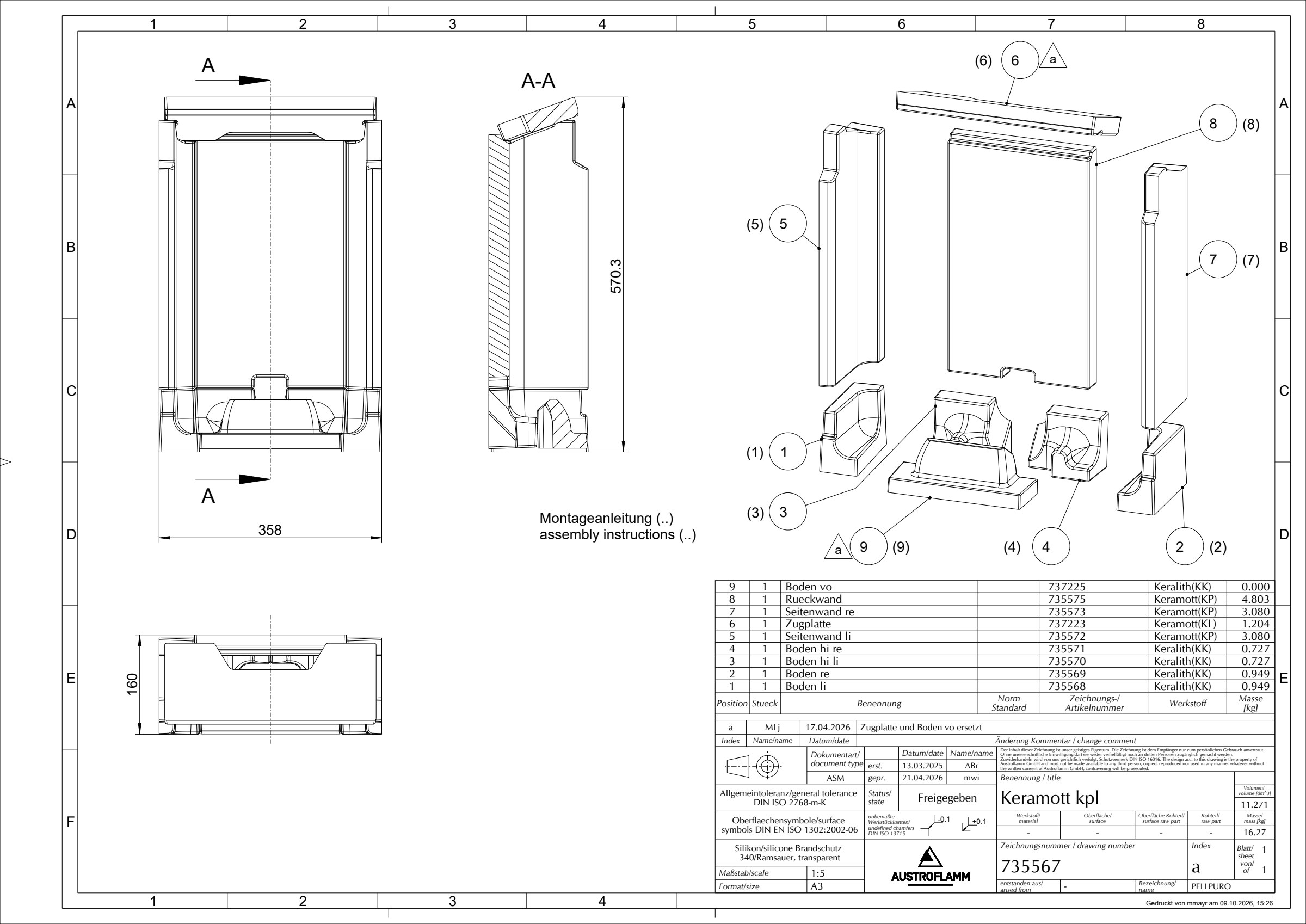

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Лева подна плоча Keramott735568 | 1 | Keralith(KK) | 0.949 | |
| Десна подна плоча Keramott735569 | 1 | Keralith(KK) | 0.949 | |
| Задна лева подна плоча Keramott735570 | 1 | Keralith(KK) | 0.727 | |
| Задна десна подна плоча Keramott735571 | 1 | Keralith(KK) | 0.727 | |
| Лева странична плоча Keramott735572 | 1 | Keramott(KP) | 3.080 | |
| Плоча за пренасочување димни гасови Keramott737223 | 1 | Keramott(KL) | 1.204 | |
| Десна странична плоча Keramott735573 | 1 | Keramott(KP) | 3.080 | |
| Заден панел735575 | 1 | Keramott(KP) | 4.803 | |
| Предна подна плоча Keramott737225 | 1 | Keralith(KK) | 0.000 |
