Затворач на вратата на ложиштето
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола
ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА

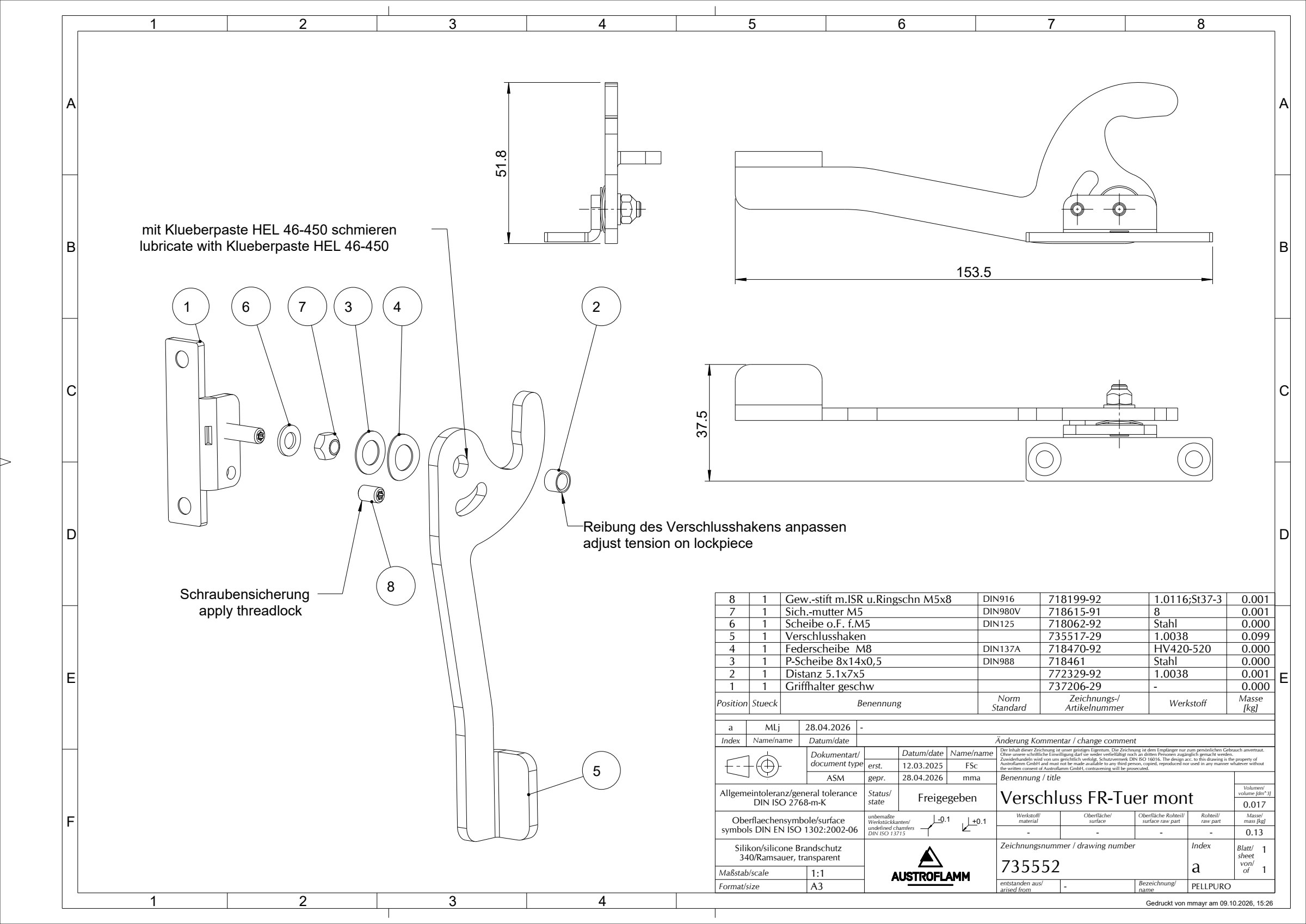

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Заварен држач на рачката737206-29 | 1 | - | 0.000 | |
| Дистанцер Ø5,1/7 × 5 mm772329-92 | 1 | 1.0038 | 0.001 | |
| Прецизна подлошка за регулирање, внатрешен Ø8 · дебелина 0,5 mm718461 · DIN988 | 1 | Stahl | 0.000 | |
| Свиткана пружинска подлошка, тип A, M8718470-92 · DIN137A | 1 | HV420-520 | 0.000 | |
| Кука на затворачот735517-29 | 1 | 1.0038 | 0.099 | |
| Рамна подлошка, тип A, внатрешен Ø5,3 mm718062-92 · DIN125 | 1 | Stahl | 0.000 | |
| Метална самоосигурувачка шестоаголна навртка M5718615-91 · DIN980V | 1 | 8 | 0.001 | |
| Завртка без глава со вдлабнат врв M5×8718199-92 · DIN916 | 1 | 1.0116;St37-3 | 0.001 |
