Преден склоп на ложиштето
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола
ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 02 ЛИСТА

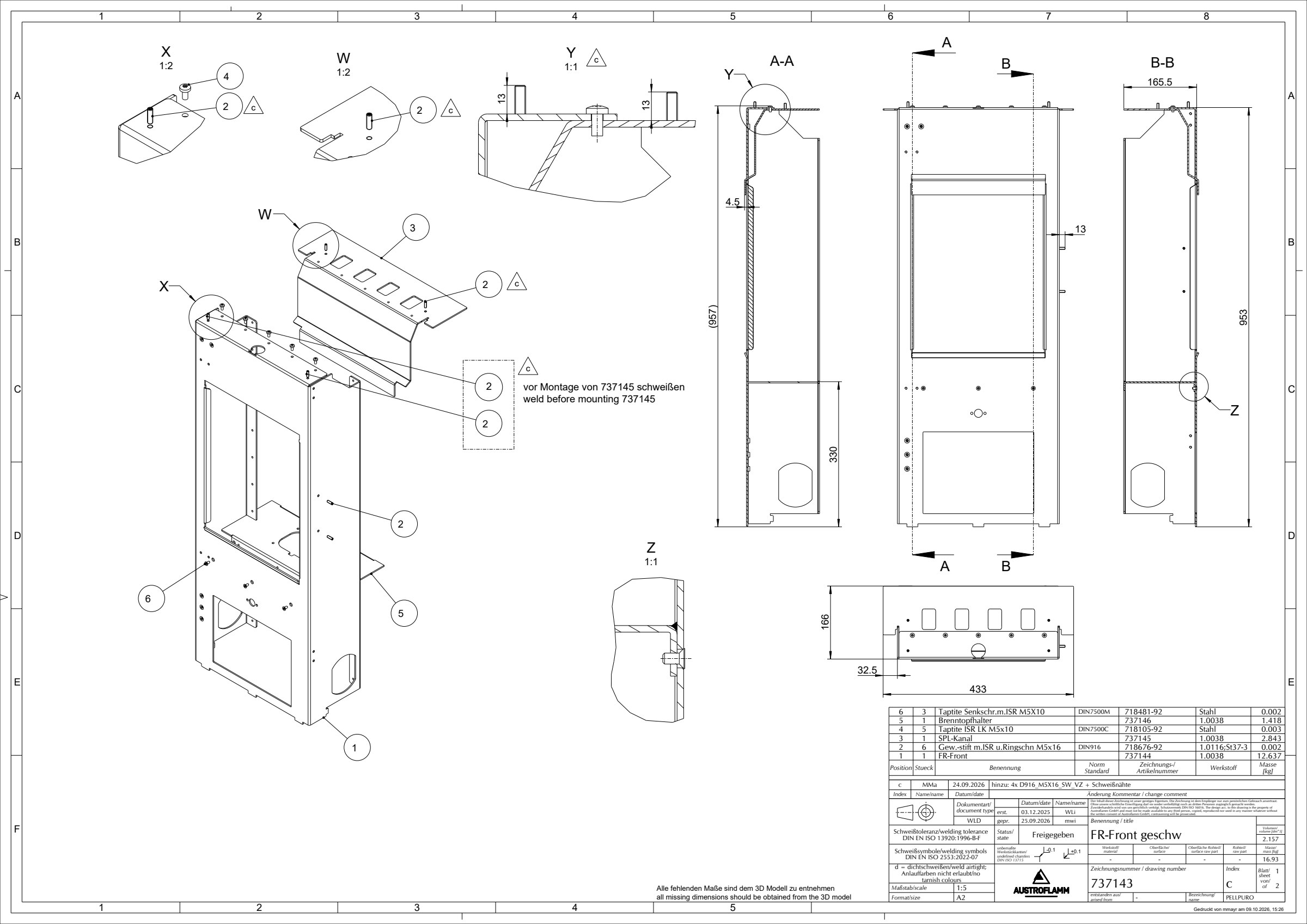

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Предна плоча на ложиштето737144 | 1 | 1.0038 | 12.637 | |
| Завртка без глава со вдлабнат врв M5×16718676-92 · DIN916 | 6 | 1.0116;St37-3 | 0.002 | |
| Канал за секундарен воздух737145 | 1 | 1.0038 | 2.843 | |
| Завртка за формирање навој Taptite, полукружна глава, Torx M5×10718105-92 · DIN7500C | 5 | Stahl | 0.003 | |
| Држач на горионикот737146 | 1 | 1.0038 | 1.418 | |
| Завртка за формирање навој Taptite, впуштена глава, Torx M5×10718481-92 · DIN7500M | 3 | Stahl | 0.002 |
