Pellea
Врата на ложиштето
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола
ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 02 ЛИСТА

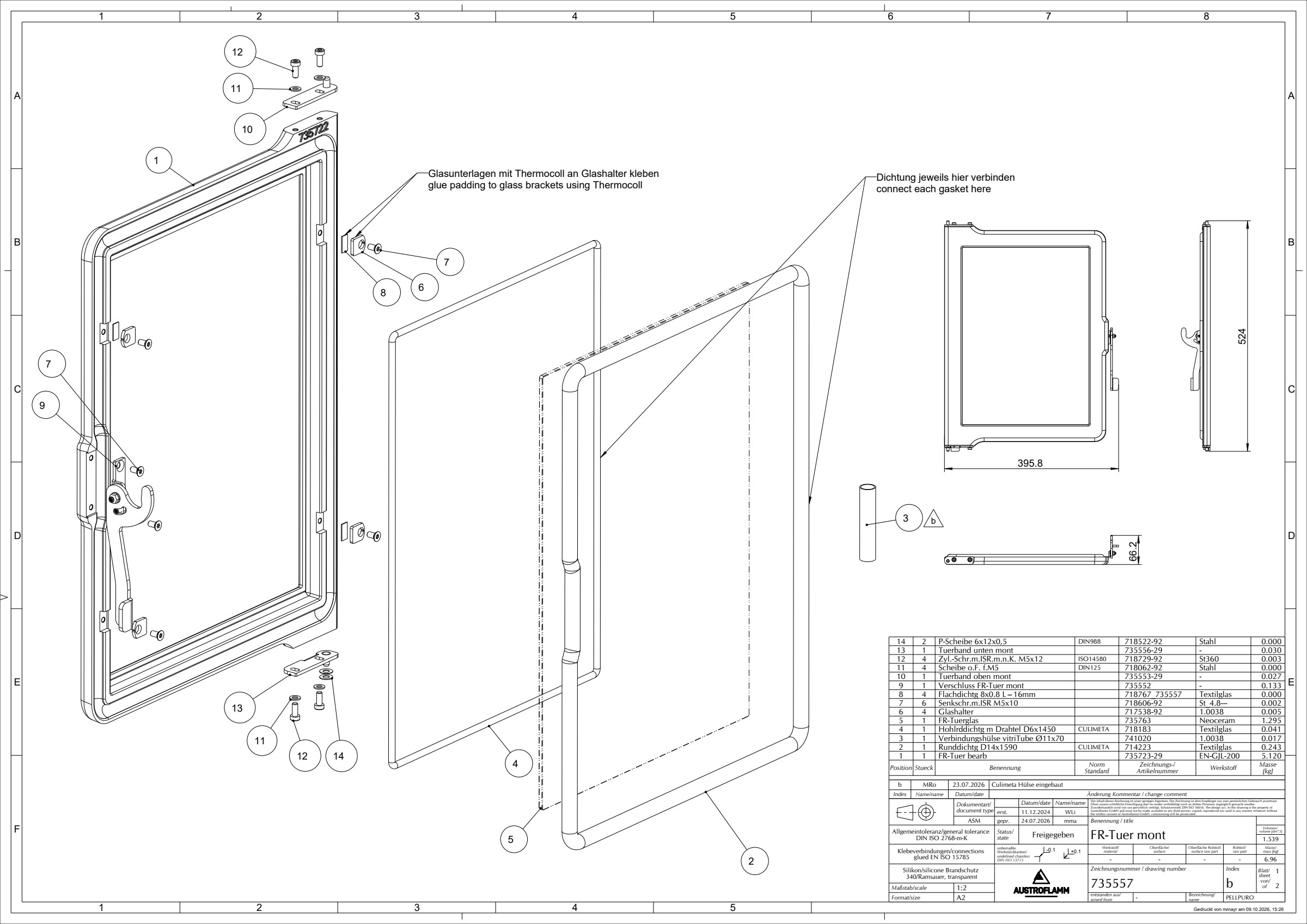

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Врата на ложиштето, машински обработена735723-29 | 1 | EN-GJL-200 | 5.120 | |
| Кружна заптивна врвка Ø14×1590714223 | 1 | Textilglas | 0.243 | |
| Спојна чаура vitriTube Ø11×70741020 | 1 | 1.0038 | 0.017 | |
| Шуплива заптивна врвка со жичен уметок Ø6×1450718183 | 1 | Textilglas | 0.041 | |
| Стакло на вратата на ложиштето735763 | 1 | Neoceram | 1.295 | |
| Држач за стакло717538-92 | 4 | 1.0038 | 0.005 | |
| Завртка со впуштена глава, Torx M5×10718606-92 | 6 | St_4.8--- | 0.002 | |
| Рамна заптивна лента 8×0,8 L=16mm718767_735557 | 4 | Textilglas | 0.000 | |
| Затворач на вратата на ложиштето735552 | 1 | - | 0.133 | |
| Горна шарка на ложиштето735553-29 | 1 | - | 0.027 | |
| Рамна подлошка, тип A, внатрешен Ø5,3 mm718062-92 · DIN125 | 4 | Stahl | 0.000 | |
| Завртка со ниска цилиндрична глава и Torx M5×12718729-92 · ISO14580 | 4 | St360 | 0.003 | |
| Долна шарка на ложиштето735556-29 | 1 | - | 0.030 | |
| Прецизна подлошка за регулирање, внатрешен Ø6 · дебелина 0,5 mm718522-92 · DIN988 | 2 | Stahl | 0.000 |
