Заварено ложиште
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола
ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 04 ЛИСТА

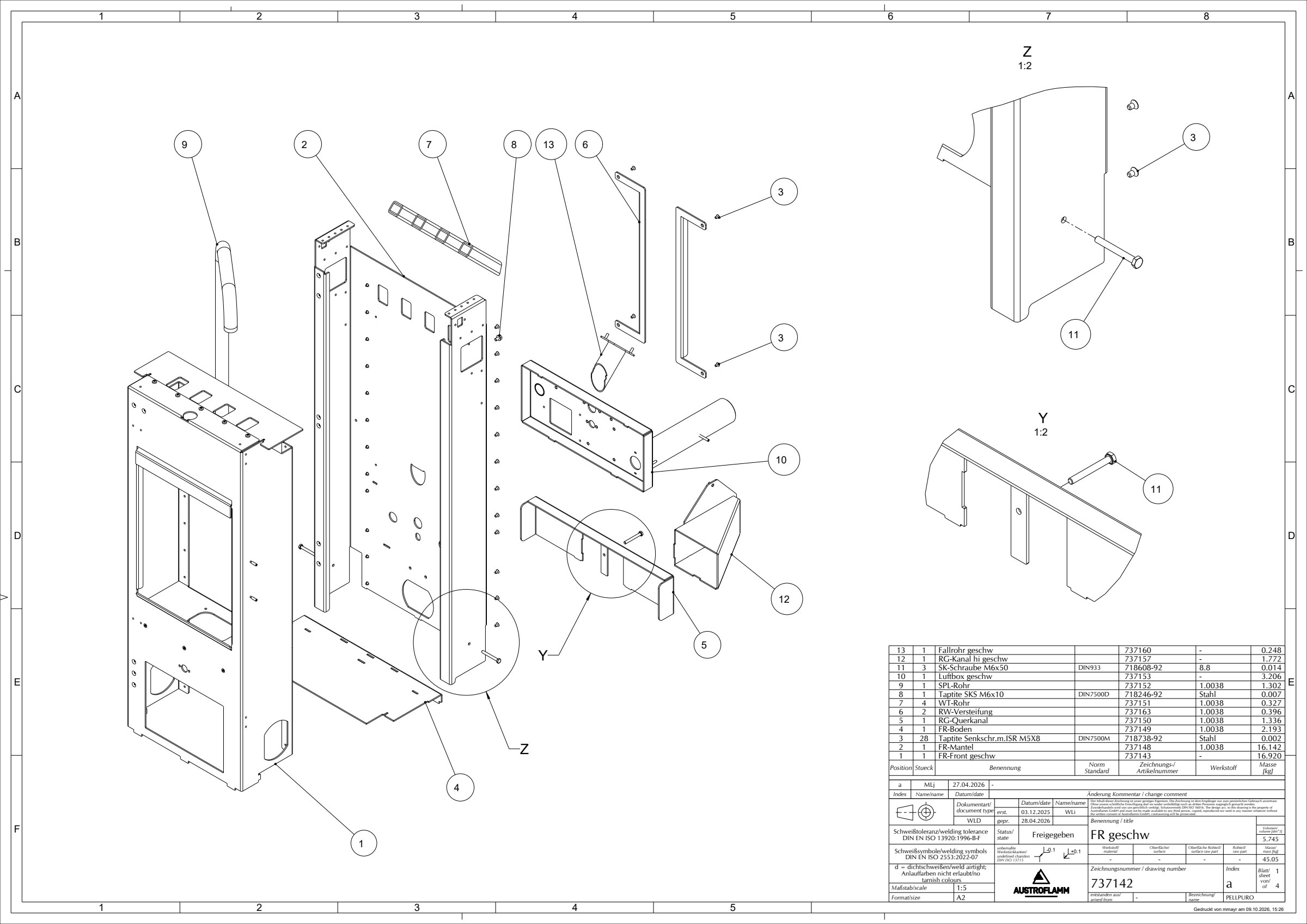

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Преден склоп на ложиштето737143 | 1 | - | 16.920 | |
| Обвивка на ложиштето737148 | 1 | 1.0038 | 16.142 | |
| Завртка за формирање навој Taptite, впуштена глава, Torx M5×8718738-92 · DIN7500M | 28 | Stahl | 0.002 | |
| Под на ложиштето737149 | 1 | 1.0038 | 2.193 | |
| Попречен канал за чад737150 | 1 | 1.0038 | 1.336 | |
| Зајакнување на задната плоча737163 | 2 | 1.0038 | 0.396 | |
| Цевка на разменувачот на топлина737151 | 4 | 1.0038 | 0.327 | |
| Завртка за формирање навој Taptite, шестоаголна глава M6×10718246-92 · DIN7500D | 1 | Stahl | 0.007 | |
| Цевка за секундарен воздух737152 | 1 | 1.0038 | 1.302 | |
| Заварена воздушна кутија737153 | 1 | - | 3.206 | |
| Завртка со шестоаголна глава M6×50718608-92 · DIN933 | 3 | 8.8 | 0.014 | |
| Заден канал за чад737157 | 1 | - | 1.772 | |
| Доводна цевка за пелети737160 | 1 | - | 0.248 |
