Pellea
Маска на вратата
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола
ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА

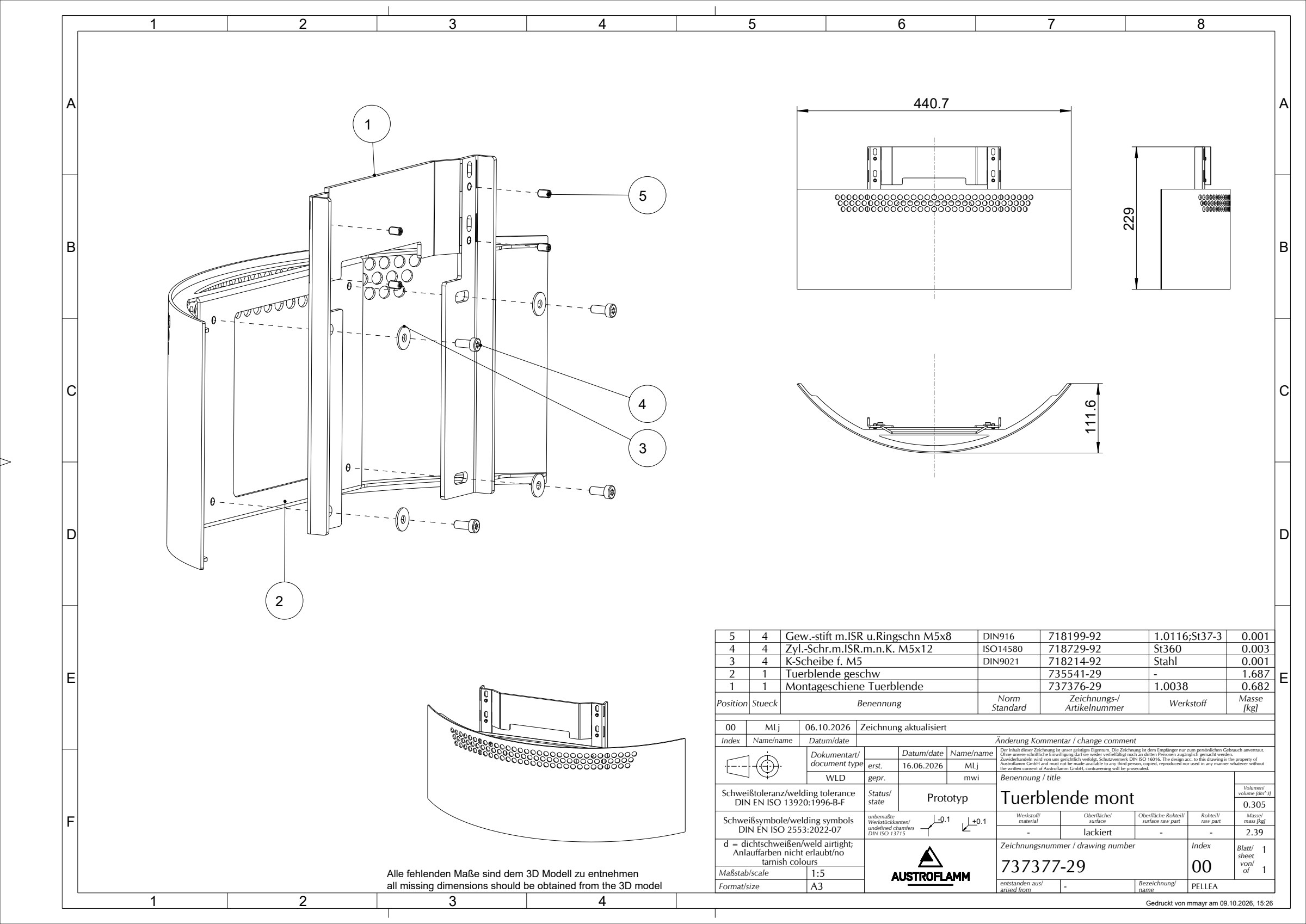

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Монтажна шина на маската на вратата737376-29 | 1 | 1.0038 | 0.682 | |
| Заварена маска на вратата735541-29 | 1 | - | 1.687 | |
| Рамна подлошка со зголемен надворешен дијаметар за M5718214-92 · DIN9021 | 4 | Stahl | 0.001 | |
| Завртка со ниска цилиндрична глава и Torx M5×12718729-92 · ISO14580 | 4 | St360 | 0.003 | |
| Завртка без глава со вдлабнат врв M5×8718199-92 · DIN916 | 4 | 1.0116;St37-3 | 0.001 |
