ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 02 ЛИСТА

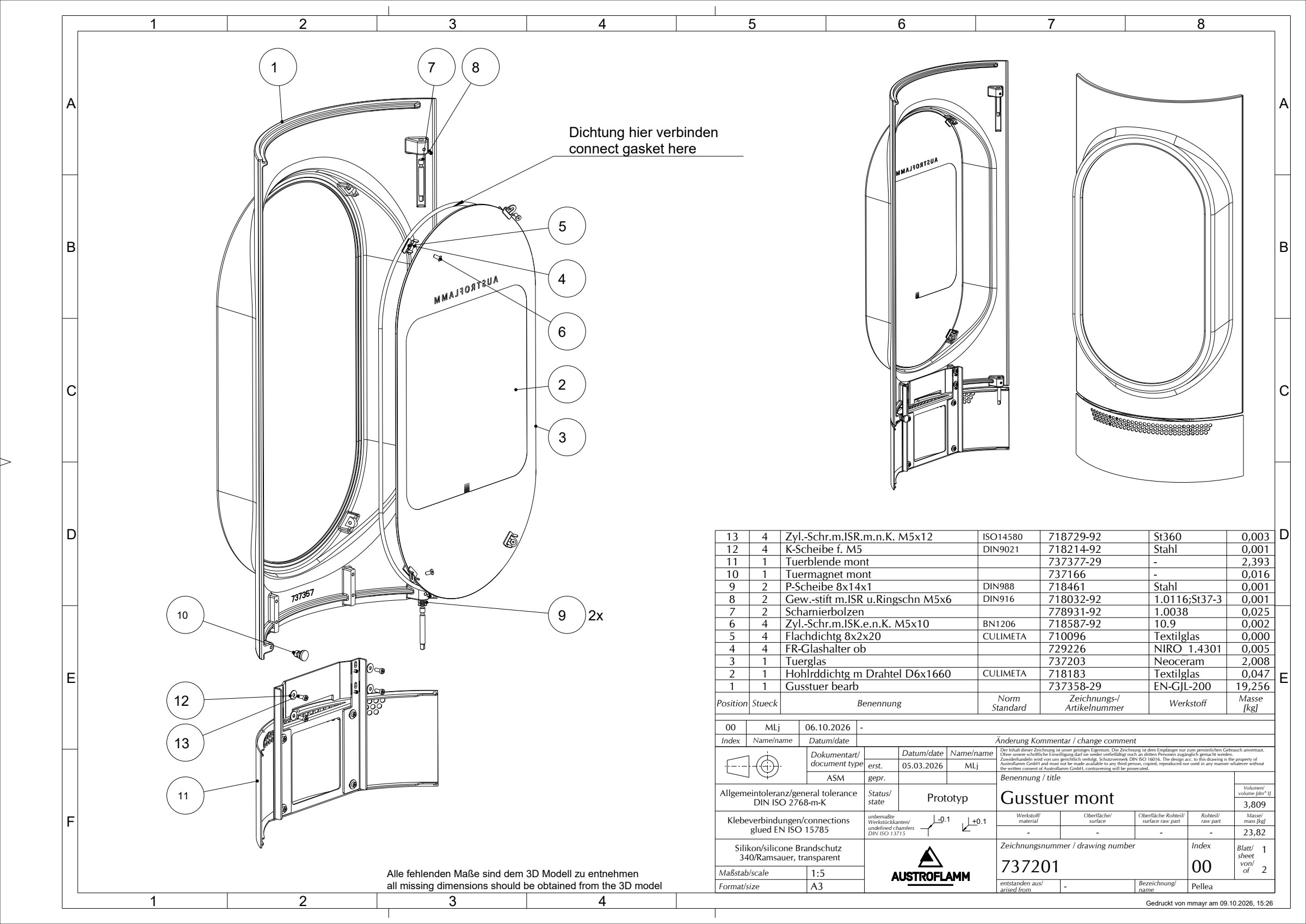

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Леана врата — обработена737358-29 | 1 | EN-GJL-200 | 19,256 | |
| Hohlrddichtg m Drahtel D6x1660718183 | 1 | Textilglas | 0,047 | |
| Стакло на надворешната врата737203 | 1 | Neoceram | 2,008 | |
| FR-Glashalter ob729226 | 4 | NIRO_1.4301 | 0,005 | |
| Flachdichtg 8x2x20710096 | 4 | Textilglas | 0,000 | |
| Завртка со особено ниска цилиндрична глава и имбус M5×10718587-92 · BN1206 | 4 | 10.9 | 0,002 | |
| Scharnierbolzen778931-92 | 2 | 1.0038 | 0,025 | |
| Завртка без глава со вдлабнат врв M5×6718032-92 · DIN916 | 2 | 1.0116;St37-3 | 0,001 | |
| Прецизна подлошка за регулирање, внатрешен Ø8 · дебелина 1 mm718461 · DIN988 | 2 | Stahl | 0,001 | |
| Магнет на вратата737166 | 1 | - | 0,016 | |
| Маска на вратата737377-29 | 1 | - | 2,393 | |
| Рамна подлошка со зголемен надворешен дијаметар за M5718214-92 · DIN9021 | 4 | Stahl | 0,001 | |
| Завртка со ниска цилиндрична глава и Torx M5×12718729-92 · ISO14580 | 4 | St360 | 0,003 |
