ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 07 ЛИСТА

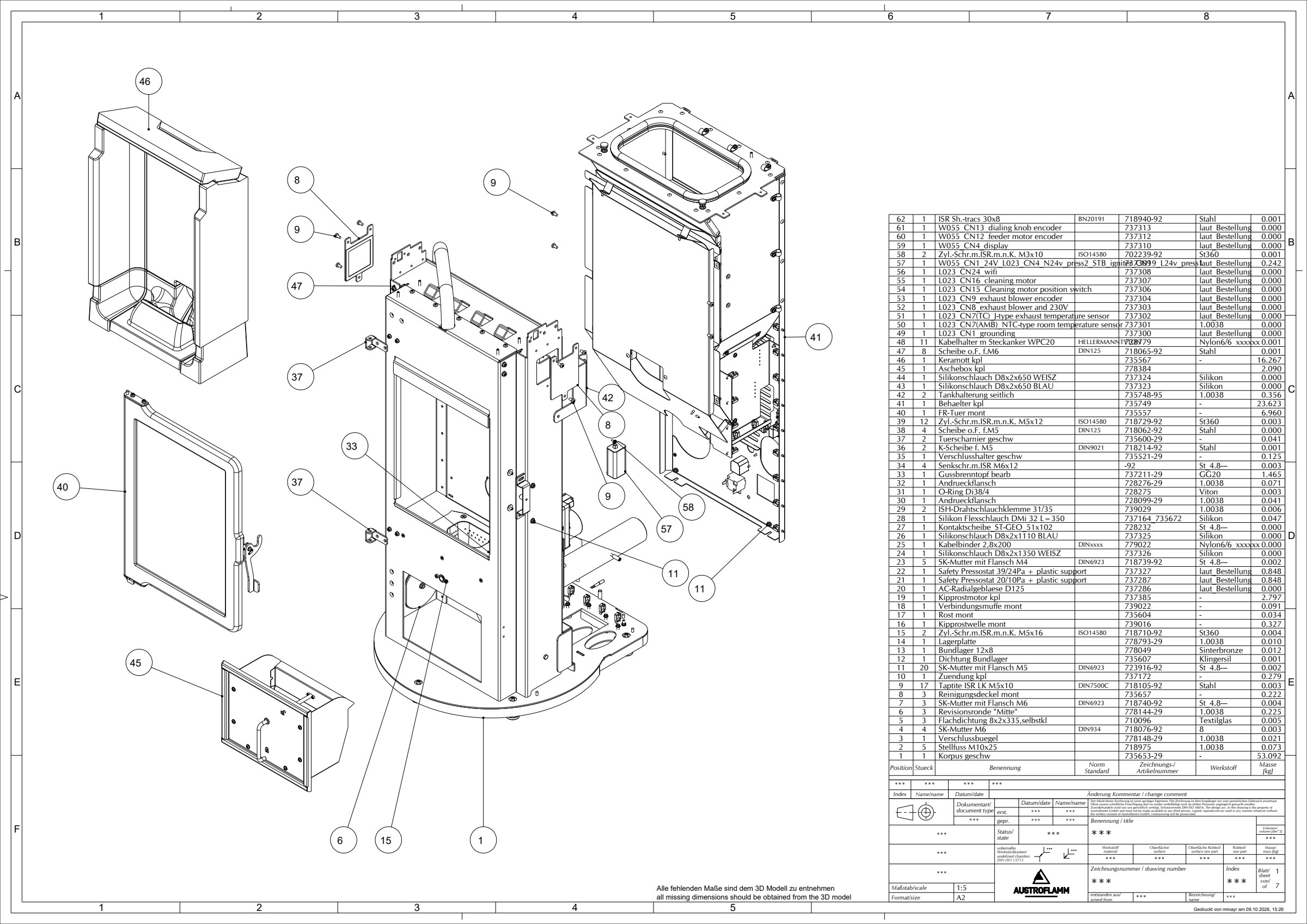

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Заварен корпус735653-29 | 1 | - | 53.092 | |
| Stellfuss M10x25718975 | 5 | 1.0038 | 0.073 | |
| Прифатник на затворачот778148-29 | 1 | 1.0038 | 0.021 | |
| Шестоаголна навртка M6718076-92 · DIN934 | 4 | 8 | 0.003 | |
| Самолеплива рамна заптивна лента 8×2×335710096 | 3 | Textilglas | 0.005 | |
| Средишен кружен ревизиски капак778144-29 | 3 | 1.0038 | 0.225 | |
| Шестоаголна навртка со прирабница M6718740-92 · DIN6923 | 3 | St_4.8--- | 0.004 | |
| Капак за чистење735657 | 3 | - | 0.222 | |
| Завртка за формирање навој Taptite, полукружна глава, Torx M5×10718105-92 · DIN7500C | 17 | Stahl | 0.003 | |
| Склоп за палење737172 | 1 | - | 0.279 | |
| Шестоаголна навртка со прирабница M5723916-92 · DIN6923 | 20 | St_4.8--- | 0.002 | |
| Заптивка на лежишната чаура со прирабница735607 | 1 | Klingersil | 0.001 | |
| Лежишна чаура со прирабница 12×8778049 | 1 | Sinterbronze | 0.012 | |
| Носечка плоча на лежиштето778793-29 | 1 | 1.0038 | 0.010 | |
| Завртка со ниска цилиндрична глава и Torx M5×16718710-92 · ISO14580 | 2 | St360 | 0.004 | |
| Оска на подвижната решетка739016 | 1 | - | 0.327 | |
| Склоп на решетката735604 | 1 | - | 0.034 | |
| Спојна чаура — склоп739022 | 1 | - | 0.091 | |
| Мотор на решетката737385 | 1 | - | 2.797 | |
| Радијален вентилатор за димни гасови AC Ø125737286 | 1 | laut_Bestellung | 0.000 | |
| Сигурносен пресостат 20/10 Pa со пластичен носач737287 | 1 | laut_Bestellung | 0.848 | |
| Сигурносен пресостат 39/24 Pa со пластичен носач737327 | 1 | laut_Bestellung | 0.848 | |
| Шестоаголна навртка со прирабница M4718739-92 · DIN6923 | 5 | St_4.8--- | 0.002 | |
| Бело силиконско црево Ø8×2×1350737326 | 1 | Silikon | 0.000 | |
| Kabelbinder 2,8x200779022 | 1 | Nylon6/6_xxxxxx | 0.000 | |
| Сино силиконско црево Ø8×2×1110737325 | 1 | Silikon | 0.000 | |
| Контактна подлошка ST-GEO 51×102728232 | 1 | St_4.8--- | 0.000 | |
| Флексибилно силиконско црево, внатрешен Ø32 · L=300737164_735672 | 1 | Silikon | 0.047 | |
| ISH-Drahtschlauchklemme 31/35739029 | 2 | 1.0038 | 0.006 | |
| Притисна прирабница728099-29 | 1 | 1.0038 | 0.041 | |
| Заптивен О-прстен, внатрешен Ø38 / пресек 4 mm728275 | 1 | Viton | 0.003 | |
| Притисна прирабница728276-29 | 1 | 1.0038 | 0.071 | |
| Леан сад за согорување пелети, машински обработен737211-29 | 1 | GG20 | 1.465 | |
| Заварен држач на затворачот735521-29 | 1 | - | 0.125 | |
| Рамна подлошка со зголемен надворешен дијаметар за M5718214-92 · DIN9021 | 2 | Stahl | 0.001 | |
| Заварена шарка на вратата735600-29 | 2 | - | 0.041 | |
| Рамна подлошка, тип A, внатрешен Ø5,3 mm718062-92 · DIN125 | 4 | Stahl | 0.000 | |
| Завртка со ниска цилиндрична глава и Torx M5×12718729-92 · ISO14580 | 12 | St360 | 0.003 | |
| Врата на ложиштето735557 | 1 | - | 6.960 | |
| Резервоар за пелети735749 | 1 | - | 23.623 | |
| Страничен носач на резервоарот за пелети735748-95 | 2 | 1.0038 | 0.356 | |
| Сино силиконско црево Ø8×2×650737323 | 1 | Silikon | 0.000 | |
| Бело силиконско црево Ø8×2×650737324 | 1 | Silikon | 0.000 | |
| Кутија за пепел778384 | 1 | — | 2.090 | |
| Керамота на ложиштето735567 | 1 | - | 16.267 | |
| Рамна подлошка, тип A, внатрешен Ø6,4 mm718065-92 · DIN125 | 8 | Stahl | 0.001 | |
| Држач за кабли со втиснувачко прицврстување WPC20 HellermannTyton728779 | 11 | Nylon6/6_xxxxxx | 0.001 | |
| L023_CN1_grounding737300 | 1 | laut_Bestellung | 0.000 | |
| Сензор за собна температура NTC со кабел · L023_CN7(AMB)737301 | 1 | 1.0038 | 0.000 | |
| Термопар за димни гасови, тип J, со кабел · L023_CN7(TC)737302 | 1 | laut_Bestellung | 0.000 | |
| L023_CN8_exhaust blower and 230V737303 | 1 | laut_Bestellung | 0.000 | |
| L023_CN9_exhaust blower encoder737304 | 1 | laut_Bestellung | 0.000 | |
| L023_CN15_Cleaning motor position switch737306 | 1 | laut_Bestellung | 0.000 | |
| L023_CN16_cleaning motor737307 | 1 | laut_Bestellung | 0.000 | |
| L023_CN24_wifi737308 | 1 | laut_Bestellung | 0.000 | |
| Кабелски сноп за пресостати, STB и запалувач · W055_CN1 / L023_CN4 / CN19 · 24 V737309 | 1 | laut_Bestellung | 0.242 | |
| Завртка со ниска цилиндрична глава и Torx M3×10702239-92 · ISO14580 | 2 | St360 | 0.001 | |
| W055_CN4_display737310 | 1 | laut_Bestellung | 0.000 | |
| W055_CN12_feeder motor encoder737312 | 1 | laut_Bestellung | 0.000 | |
| W055_CN13_dialing knob encoder737313 | 1 | laut_Bestellung | 0.000 | |
| Завртка за формирање навој во лим SHEETtracs, Torx, со прирабница 3×8718940-92 · BN20191 | 1 | Stahl | 0.001 |
