Горна предна камена плоча со носач
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола
ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 02 ЛИСТА

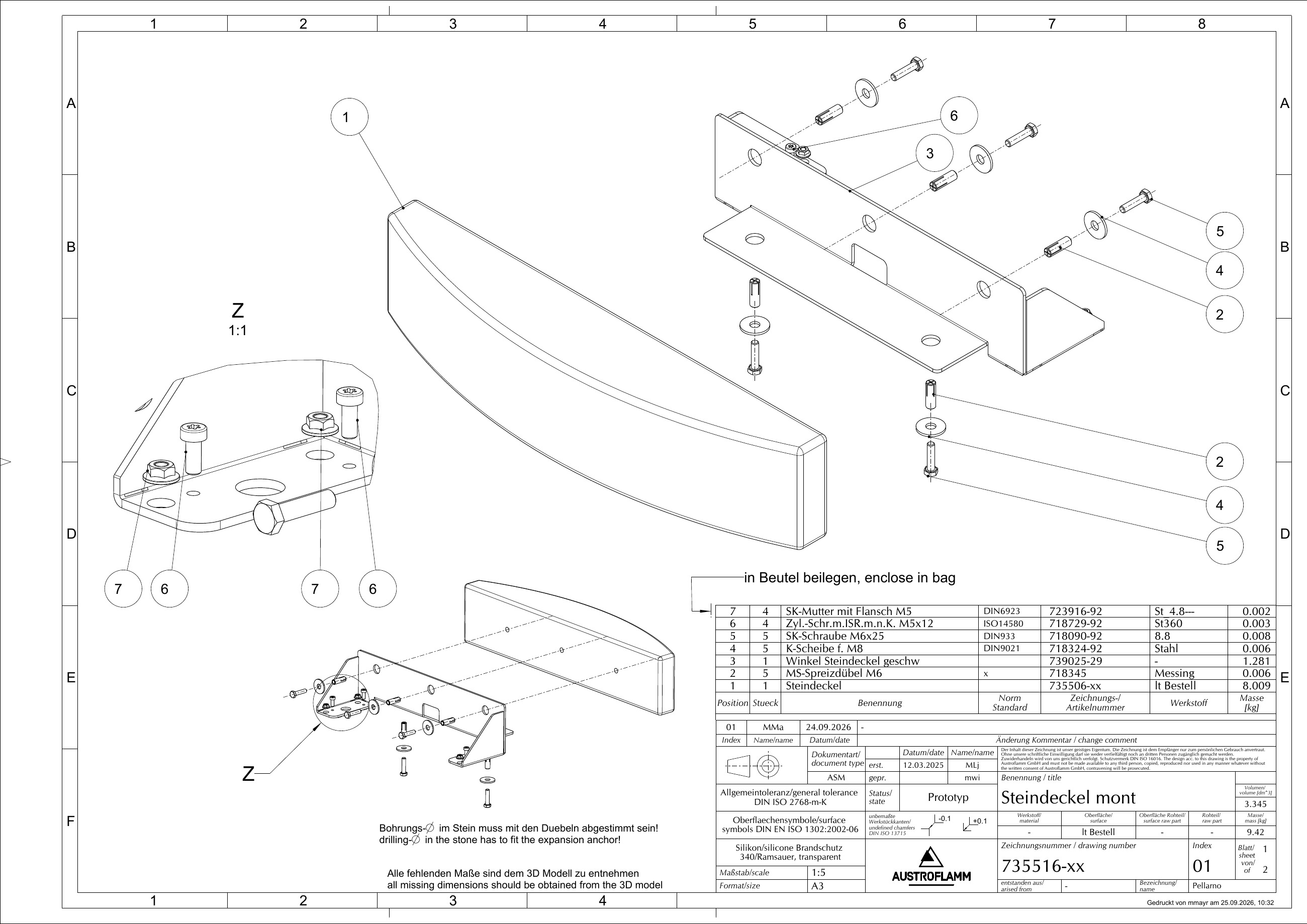

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Горна предна камена плоча, полирана735506-xx | 1 | Камен според нарачка | 8.009 | |
| Месингана експанзиона типла M6718345 | 5 | Месинг | 0.006 | |
| Заварен аголен носач на камената плоча, лакиран739025-29 | 1 | Лакиран челик | 1.281 | |
| Рамна подлошка со зголемен надворешен дијаметар M8718324-92 · DIN 9021 | 5 | Челик | 0.006 | |
| Завртка со шестоаголна глава M6×25718090-92 · DIN 933 | 5 | Челик 8.8 | 0.008 | |
| Завртка со ниска цилиндрична глава и Torx M5×12718729-92 · ISO 14580 | 4 | Челик St360 | 0.003 | |
| Шестоаголна навртка со прирабница M5723916-92 · DIN 6923 | 4 | Челик | 0.002 |
