Десна камена облога со носачи
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола
ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 02 ЛИСТА

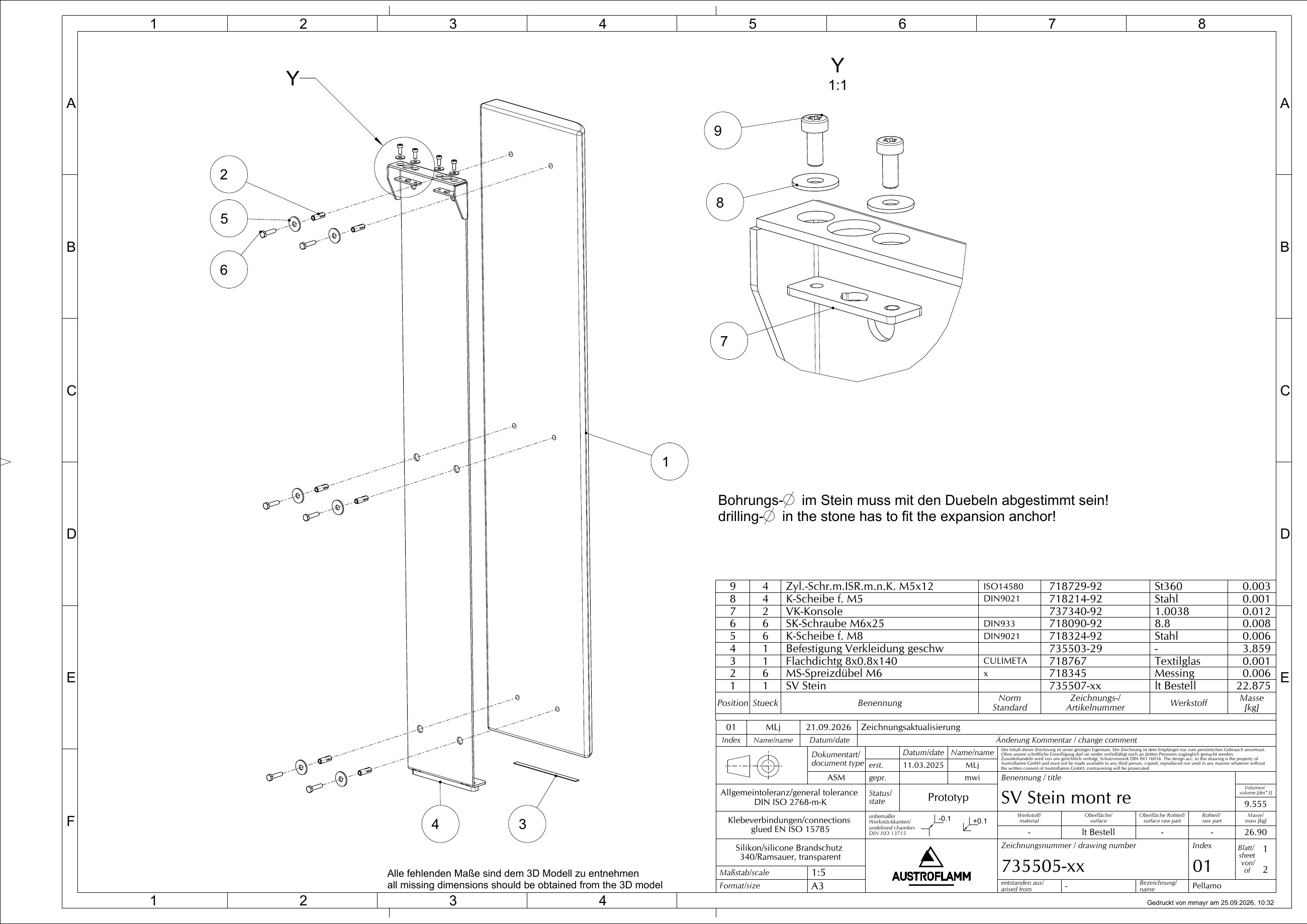

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Странична камена плоча, полирана735507-xx | 1 | Камен според нарачка | 22.875 | |
| Месингана експанзиона типла M6718345 | 6 | Месинг | 0.006 | |
| Рамна заптивна лента 8×0,8×140 CULIMETA718767 | 1 | Стаклени влакна | 0.001 | |
| Заварен носач на камената облога, лакиран735503-29 | 1 | Лакиран челик | 3.859 | |
| Рамна подлошка со зголемен надворешен дијаметар M8718324-92 · DIN 9021 | 6 | Челик | 0.006 | |
| Завртка со шестоаголна глава M6×25718090-92 · DIN 933 | 6 | Челик 8.8 | 0.008 | |
| Конзола за прицврстување на облогата737340-92 | 2 | Челик 1.0038, црно цинкуван | 0.012 | |
| Рамна подлошка со зголемен надворешен дијаметар M5718214-92 · DIN 9021 | 4 | Челик | 0.001 | |
| Завртка со ниска цилиндрична глава и Torx M5×12718729-92 · ISO 14580 | 4 | Челик St360 | 0.003 |
