Склоп на магнетниот затворач на вратата
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола
ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА

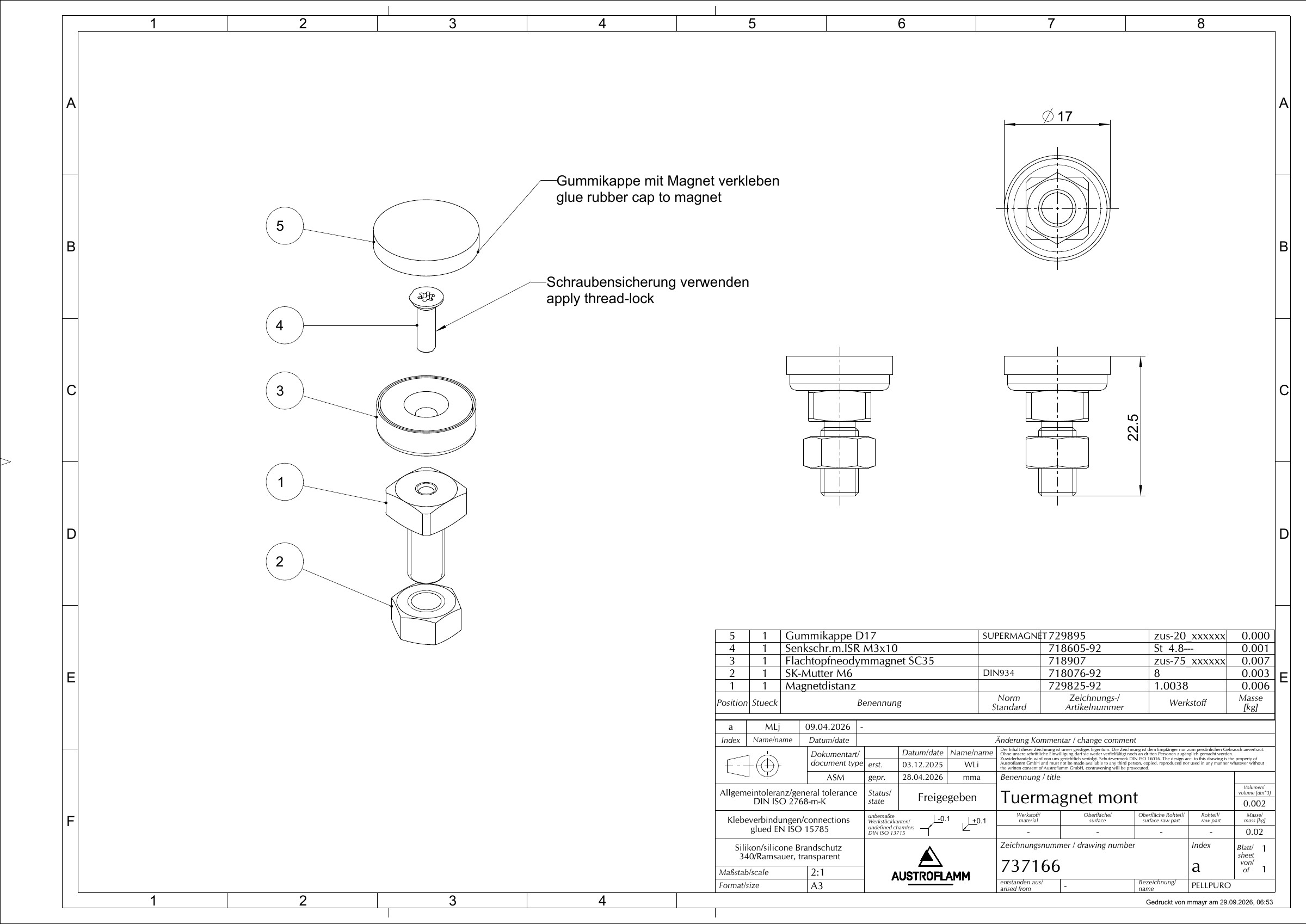

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Дистанцер на магнетот729825-92 | 1 | 1.0038 | 0.006 | |
| Шестоаголна навртка M6718076-92 · DIN934 | 1 | 8 | 0.003 | |
| Неодимиумски магнет во рамно куќиште SC35718907 | 1 | zus-75_xxxxxx | 0.007 | |
| Завртка со впуштена глава, Torx M3×10718605-92 | 1 | St_4.8--- | 0.001 | |
| Гумена заштитна капа Ø17 SUPERMAGNET729895 | 1 | zus-20_xxxxxx | 0.000 |
