ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА

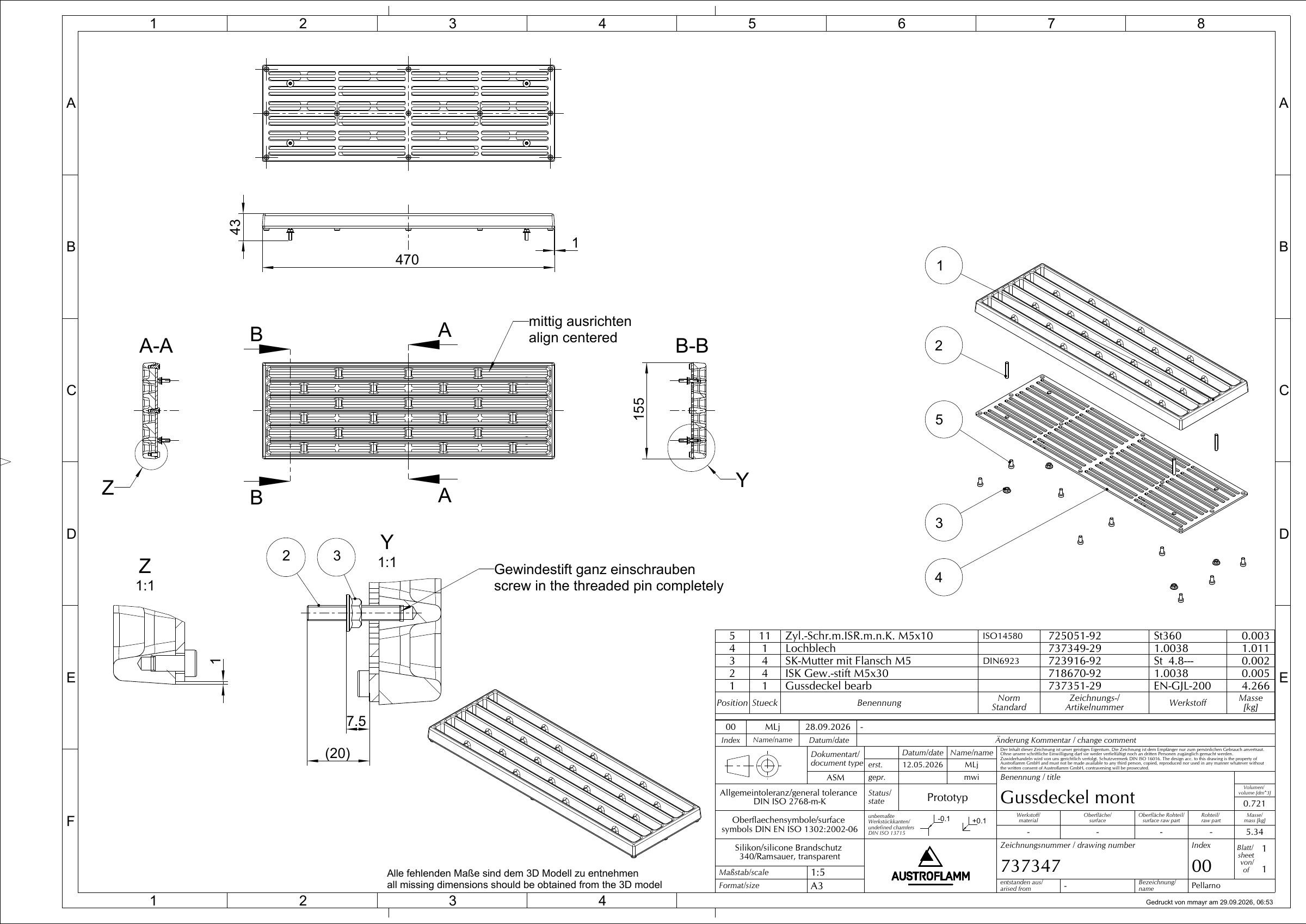

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Леан капак, машински обработен737351-29 | 1 | EN-GJL-200 | 4.266 | |
| Завртка без глава со имбус M5×30718670-92 | 4 | 1.0038 | 0.005 | |
| Шестоаголна навртка со прирабница M5723916-92 · DIN6923 | 4 | St_4.8--- | 0.002 | |
| Перфориран лим737349-29 | 1 | 1.0038 | 1.011 | |
| Завртка со ниска цилиндрична глава и Torx M5×10725051-92 · ISO14580 | 11 | St360 | 0.003 |
