ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 02 ЛИСТА

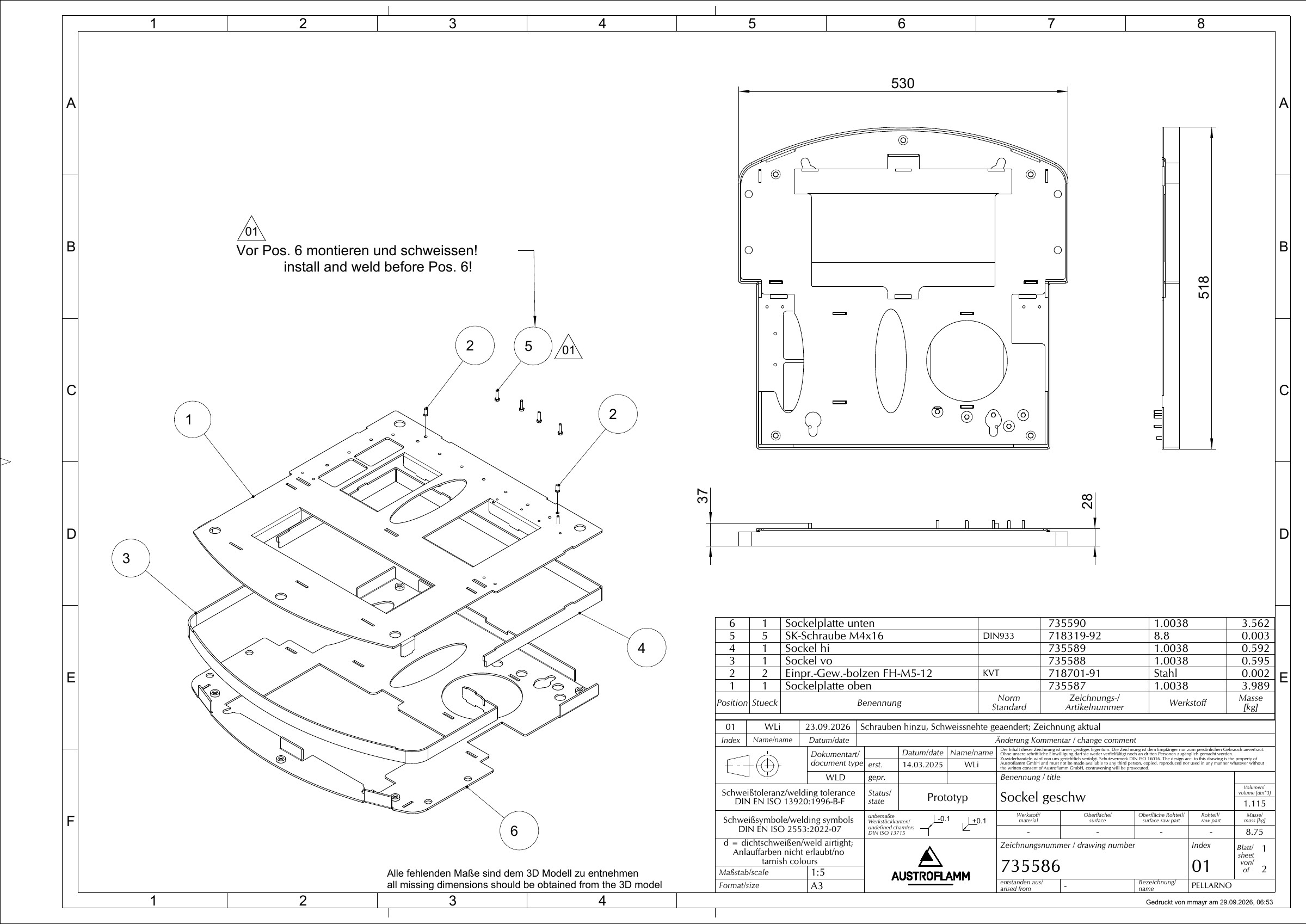

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Горна плоча на подножјето735587 | 1 | 1.0038 | 3.989 | |
| Навоен болт за впресување FH-M5-12 KVT718701-91 | 2 | Stahl | 0.002 | |
| Преден дел на подножјето735588 | 1 | 1.0038 | 0.595 | |
| Заден дел на подножјето735589 | 1 | 1.0038 | 0.592 | |
| Завртка со шестоаголна глава M4×16718319-92 · DIN933 | 5 | 8.8 | 0.003 | |
| Долна плоча на подножјето735590 | 1 | 1.0038 | 3.562 |
