Заварено тело — прв склоп
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола
ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 02 ЛИСТА

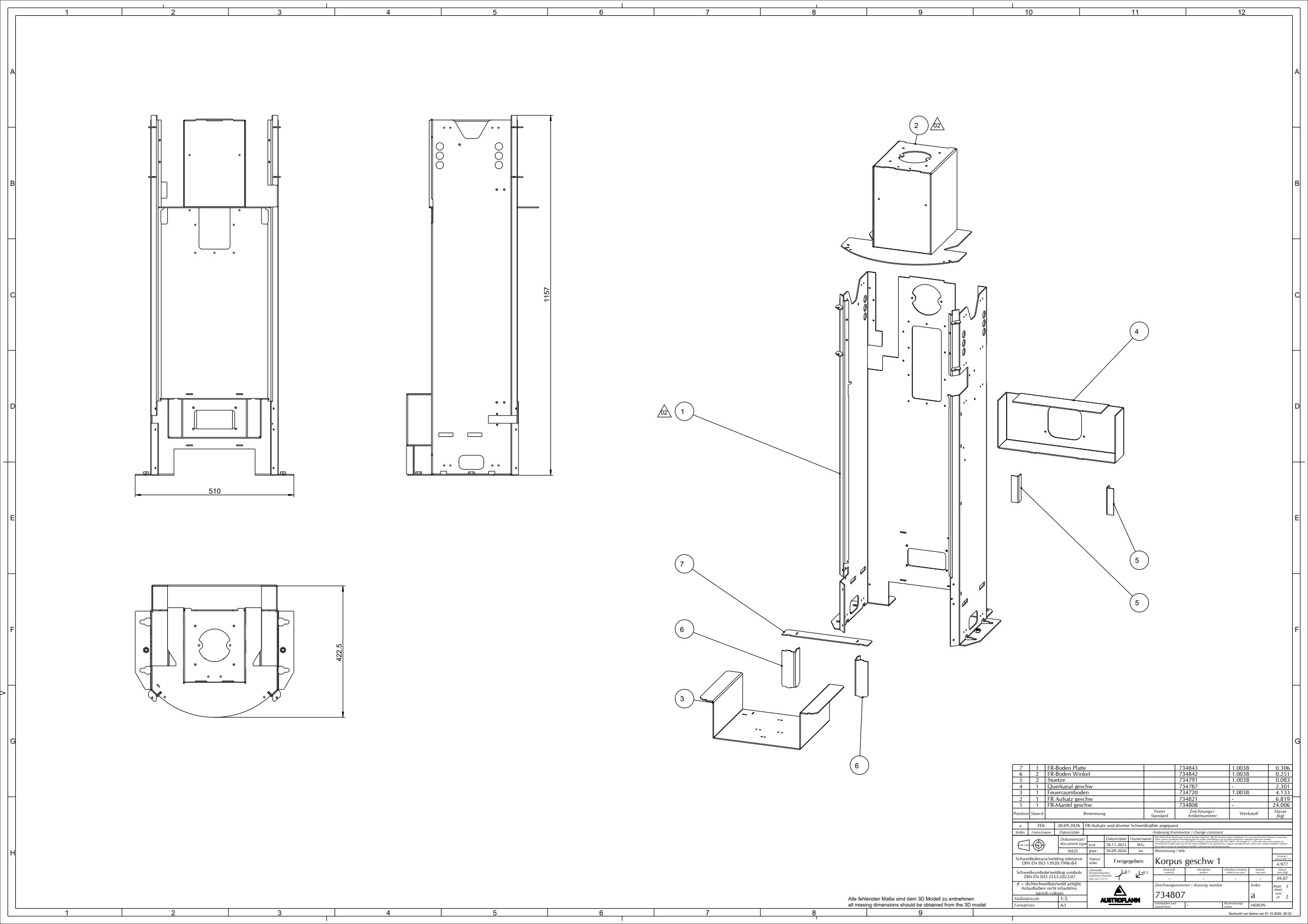

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Обвивка на ложиштето734808 | 1 | - | 24.006 | |
| Горен додаток на ложиштето734821 | 1 | - | 6.819 | |
| Feuerraumboden734720 | 1 | 1.0038 | 4.133 | |
| Попречен канал734787 | 1 | - | 2.301 | |
| Stuetze734791 | 2 | 1.0038 | 0.083 | |
| FR-Boden Winkel734842 | 2 | 1.0038 | 0.251 | |
| FR-Boden Platte734843 | 1 | 1.0038 | 0.306 |
