Заварено тело — втор склоп
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола
ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 03 ЛИСТА

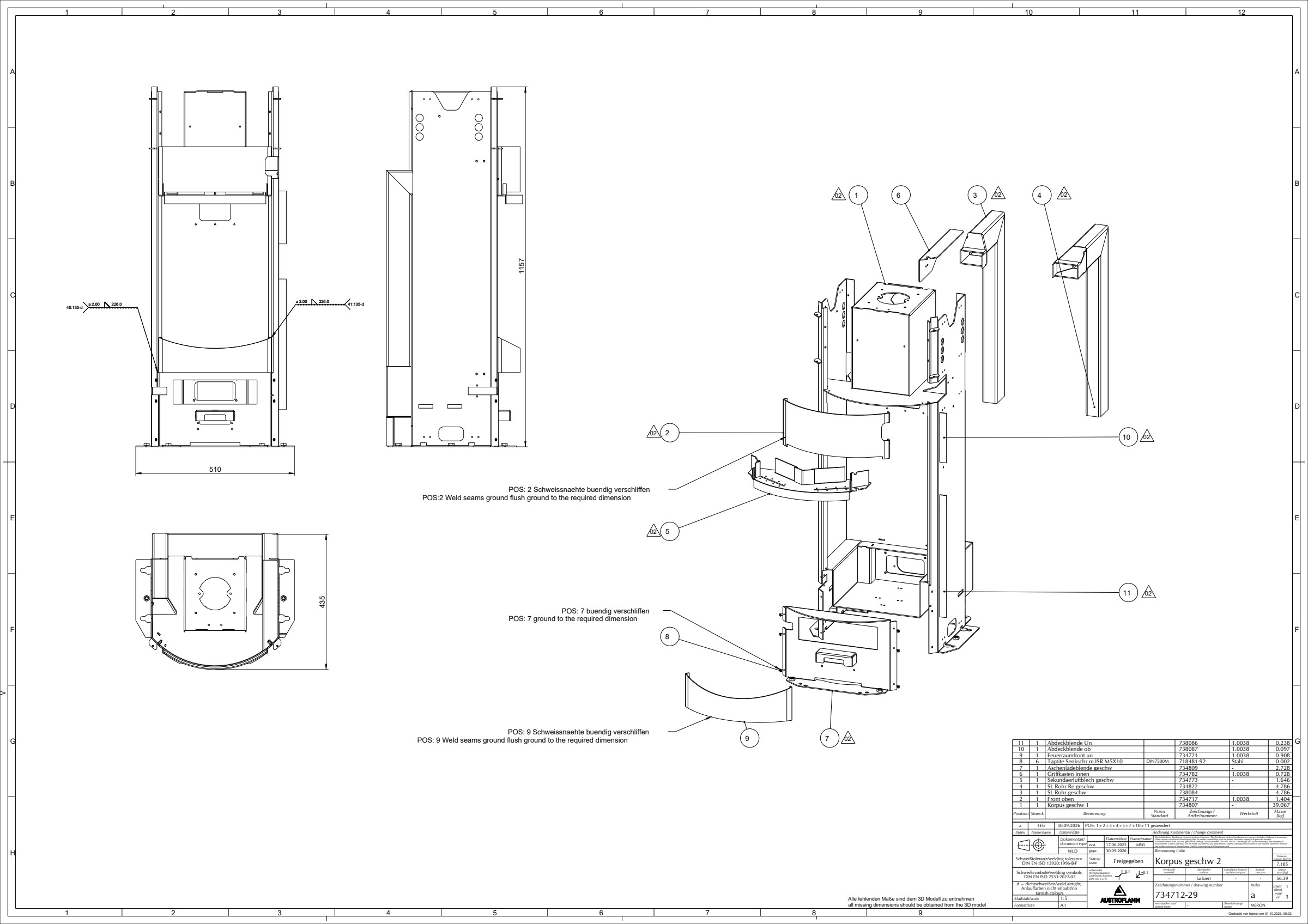

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Заварено тело — прв склоп734807 | 1 | - | 39.067 | |
| Front oben734717 | 1 | 1.0038 | 1.404 | |
| Лева цевка за секундарен воздух738084 | 1 | - | 4.786 | |
| Десна цевка за секундарен воздух734822 | 1 | - | 4.786 | |
| Лим за секундарен воздух734773 | 1 | - | 1.646 | |
| Griffkasten innen734782 | 1 | 1.0038 | 0.728 | |
| Заварена маска за пепеларник734809 | 1 | - | 2.728 | |
| Завртка за формирање навој Taptite, впуштена глава, Torx M5×10 M5×10718481-92 · DIN7500M | 6 | Stahl | 0.002 | |
| Feuerraumfront un734721 | 1 | 1.0038 | 0.908 | |
| Abdeckblende ob738087 | 1 | 1.0038 | 0.097 | |
| Abdeckblende Un738086 | 1 | 1.0038 | 0.238 |
