ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА

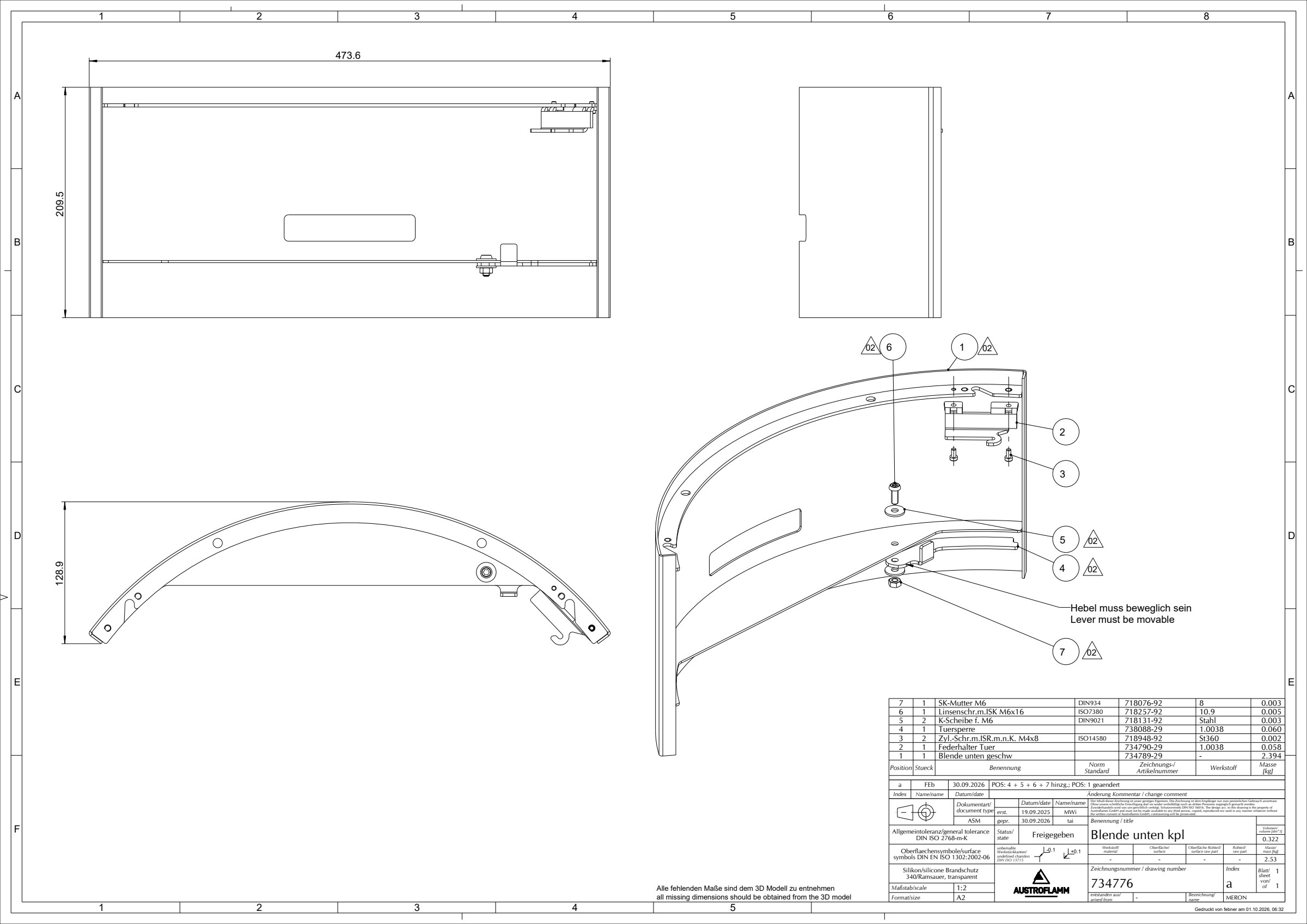

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Заварена долна маска734789-29 | 1 | - | 2.394 | |
| Federhalter Tuer734790-29 | 1 | 1.0038 | 0.058 | |
| Завртка со ниска цилиндрична глава и Torx M4×8 M4×8718948-92 · ISO14580 | 2 | St360 | 0.002 | |
| Tuersperre738088-29 | 1 | 1.0038 | 0.060 | |
| Рамна подлошка со зголемен надворешен дијаметар за M6718131-92 · DIN9021 | 2 | Stahl | 0.003 | |
| Завртка со полукружна глава, имбус M6×16 M6×16718257-92 · ISO7380 | 1 | 10.9 | 0.005 | |
| Шестоаголна навртка M6 M6718076-92 · DIN934 | 1 | 8 | 0.003 |
