ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА

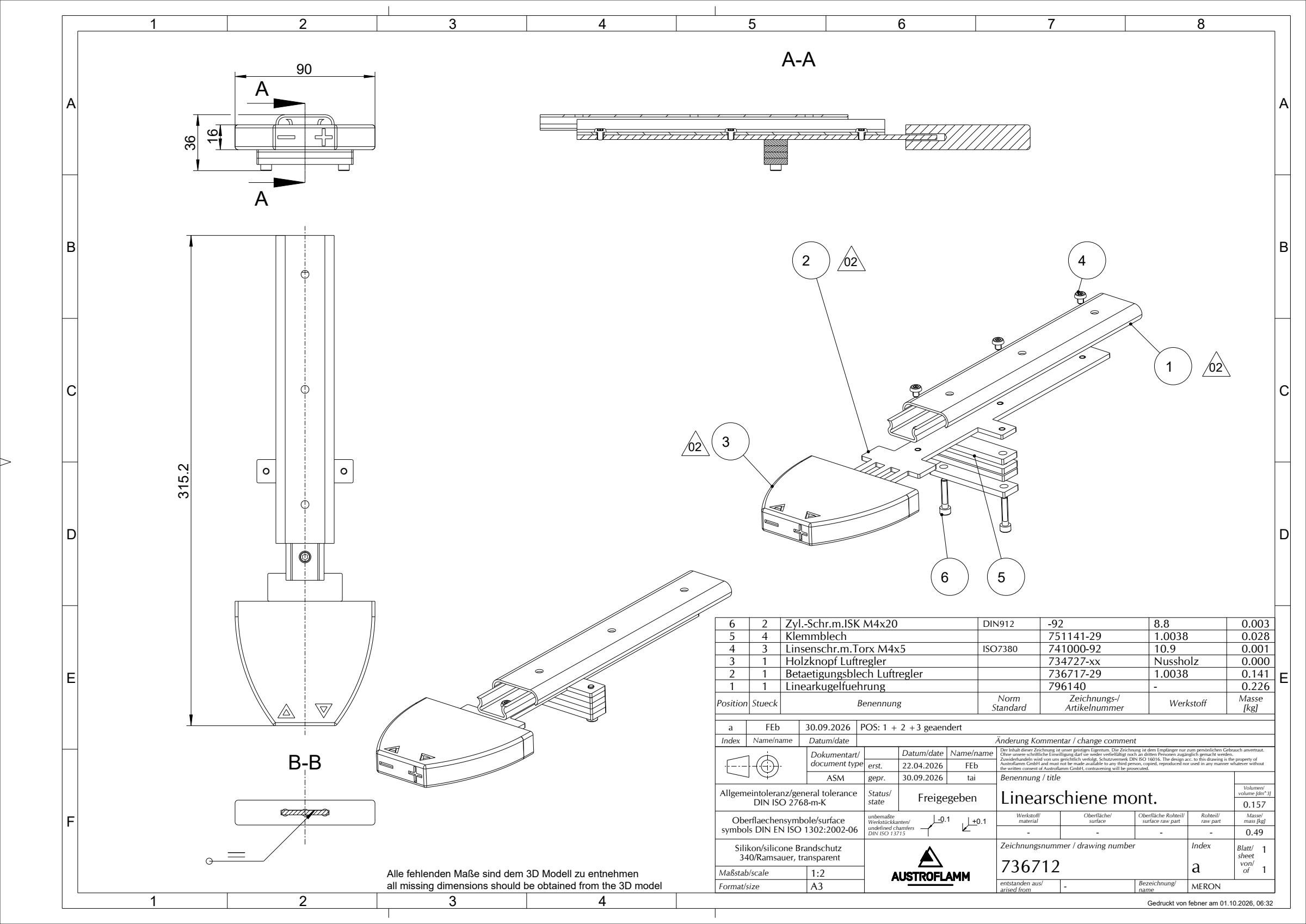

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Линеарна топчеста водилка796140 | 1 | - | 0.226 | |
| Betaetigungsblech Luftregler736717-29 | 1 | 1.0038 | 0.141 | |
| Holzknopf Luftregler734727-xx | 1 | Nussholz | 0.000 | |
| Завртка со полукружна глава, имбус M4×5 M4×5741000-92 · ISO7380 | 3 | 10.9 | 0.001 | |
| Klemmblech751141-29 | 4 | 1.0038 | 0.028 | |
| Завртка со цилиндрична глава и имбус M4×20 M4×20-92 · DIN912 | 2 | 8.8 | 0.003 |
