Монтажен склоп HMS
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола
ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА

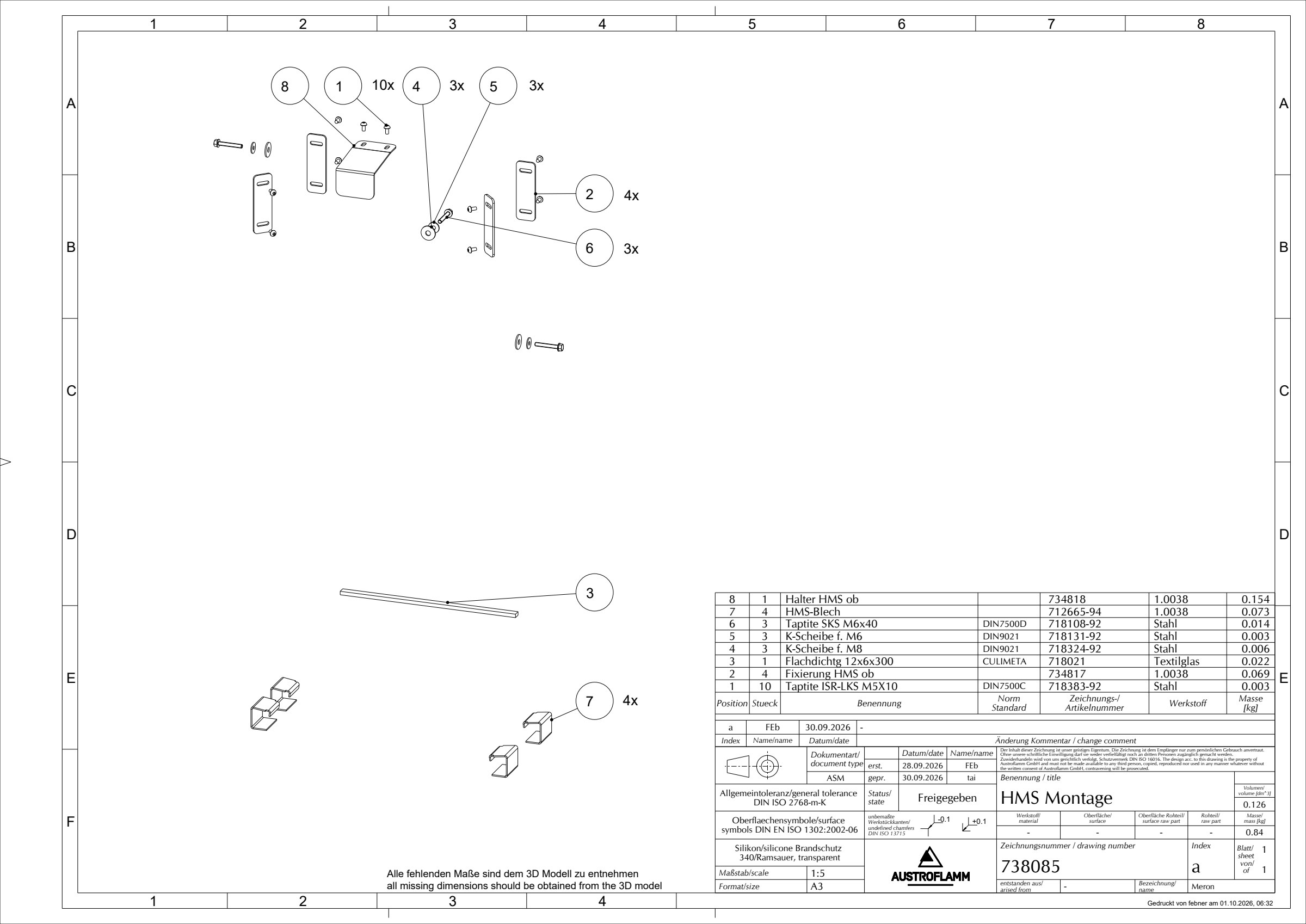

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Завртка за формирање навој Taptite, Torx M5×10 M5×10718383-92 · DIN7500C | 10 | Stahl | 0.003 | |
| Fixierung HMS ob734817 | 4 | 1.0038 | 0.069 | |
| Flachdichtg 12x6x300718021 | 1 | Textilglas | 0.022 | |
| Рамна подлошка со зголемен надворешен дијаметар за M8718324-92 · DIN9021 | 3 | Stahl | 0.006 | |
| Рамна подлошка со зголемен надворешен дијаметар за M6718131-92 · DIN9021 | 3 | Stahl | 0.003 | |
| Завртка за формирање навој Taptite, шестоаголна глава M6×40 M6×40718108-92 · DIN7500D | 3 | Stahl | 0.014 | |
| HMS-Blech712665-94 | 4 | 1.0038 | 0.073 | |
| Halter HMS ob734818 | 1 | 1.0038 | 0.154 |
