Meron Xtra
Монтиран втор носач на рачката
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола

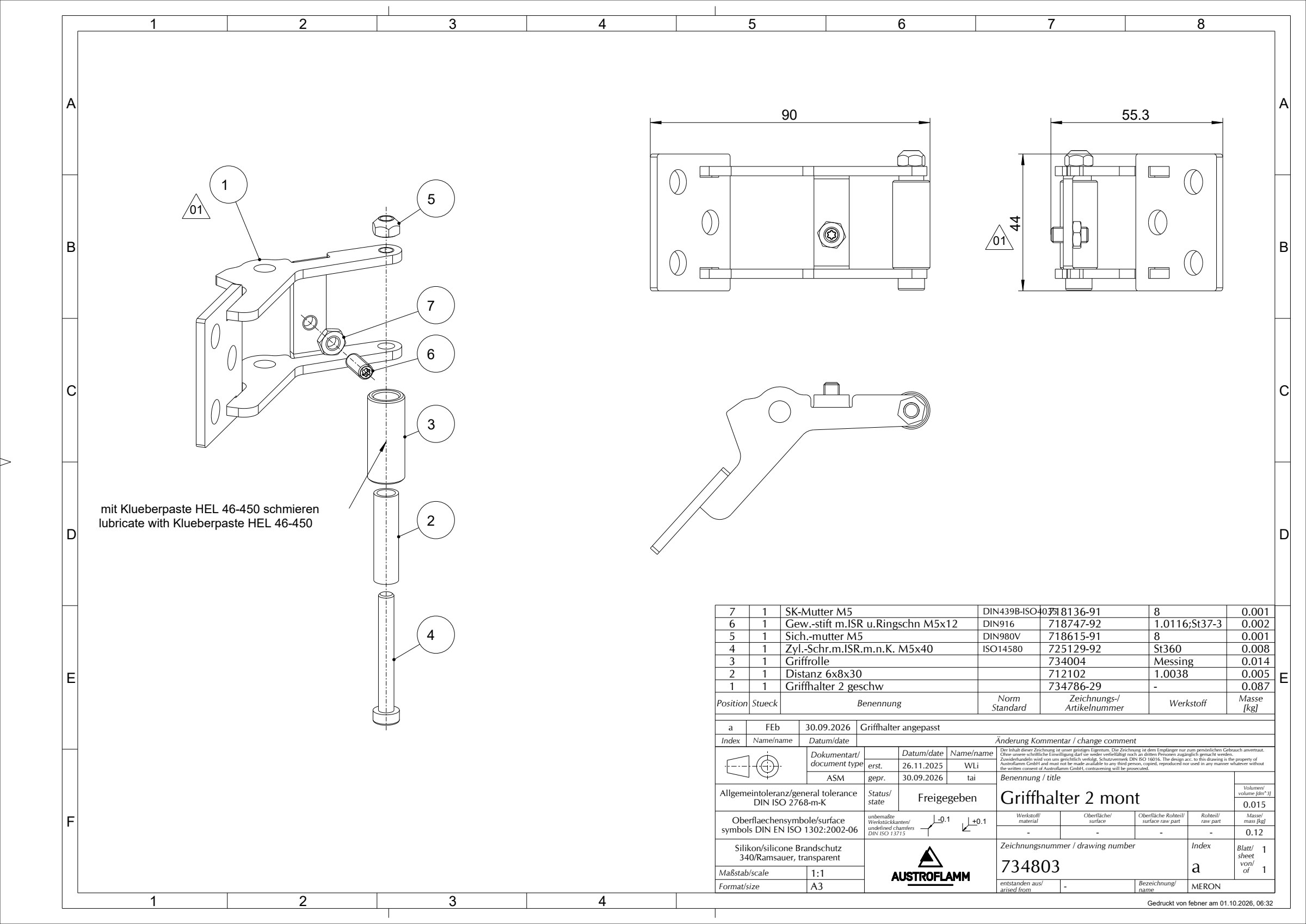

ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА
Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Заварен втор носач на рачката734786-29 | 1 | - | 0.087 | |
| Distanz 6x8x30712102 | 1 | 1.0038 | 0.005 | |
| Griffrolle734004 | 1 | Messing | 0.014 | |
| Завртка со ниска цилиндрична глава и Torx M5×40 M5×40725129-92 · ISO14580 | 1 | St360 | 0.008 | |
| Метална самоосигурувачка шестоаголна навртка M5 M5718615-91 · DIN980V | 1 | 8 | 0.001 | |
| Завртка без глава со вдлабнат врв M5×12 M5×12718747-92 · DIN916 | 1 | 1.0116;St37-3 | 0.002 | |
| SK-Mutter M5 718136-91 · DIN439B-ISO4035 | 1 | 8 | 0.001 |
