ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА

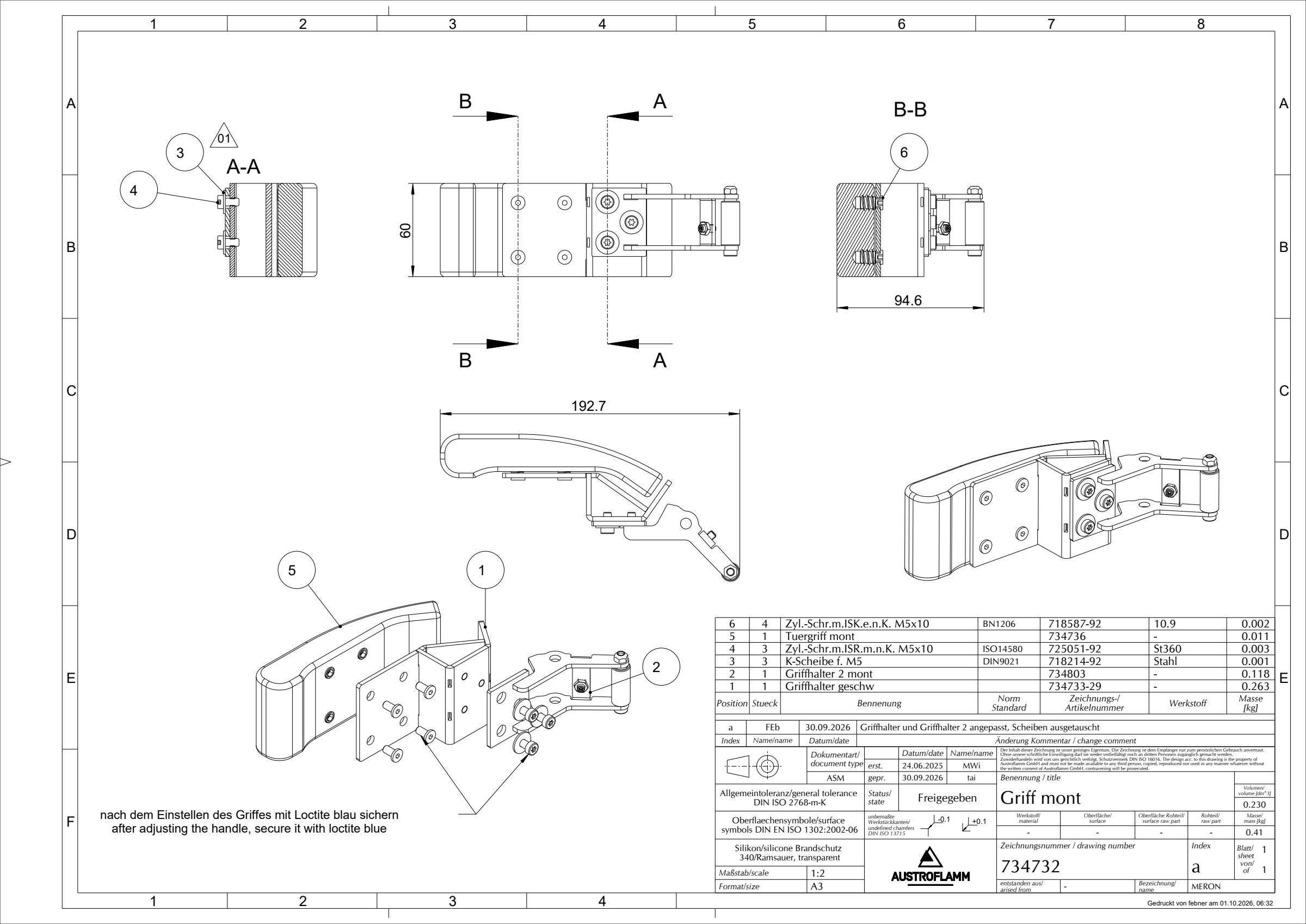

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Заварен носач на рачката734733-29 | 1 | - | 0.263 | |
| Монтиран втор носач на рачката734803 | 1 | - | 0.118 | |
| Рамна подлошка со зголемен надворешен дијаметар за M5718214-92 · DIN9021 | 3 | Stahl | 0.001 | |
| Завртка со ниска цилиндрична глава и Torx M5×10 M5×10725051-92 · ISO14580 | 3 | St360 | 0.003 | |
| Рачка на вратата734736 | 1 | - | 0.011 | |
| Завртка со особено ниска цилиндрична глава и имбус M5×10 M5×10718587-92 · BN1206 | 4 | 10.9 | 0.002 |
