Meron Xtra

Комплет огноотпорна облога Keramott

734740 / a8 позиции
Цртеж
734740 · индекс a
Верзија
734740 / a
Маса
Според цртежот kg
Размер / формат
Според цртежот · Според цртежот

Meron Xtra · Комплет огноотпорна облога Keramott · цртеж

Скенирај со телефон на истата локална мрежа.

Ако адресата на серверот се смени, создај нов QR код.

Meron Xtra · Комплет огноотпорна облога Keramott

Скенирај со телефон на истата локална мрежа.

Ако адресата на серверот се смени, создај нов QR код.PDF
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.

Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола

ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА

Технички цртеж и состав

Отвори PDF
Состав на склопот · 8 позиции
Поз.Назив / артиклКол.Материјалkg / парче
Keramottboden li7347411Rolith.262.344
Keramottboden re7347421Rolith.262.344
Keramottholzfaenger7347431Rolith.262.061
Keramottseite li7347441Rolith.265.749
Keramottseite re7347451Rolith.265.749
Keramottrueckwand li7347461Rolith.262.758
Keramottrueckwand re7347471Rolith.262.758
Keramottzugplatte7347481Strugalith.33.899

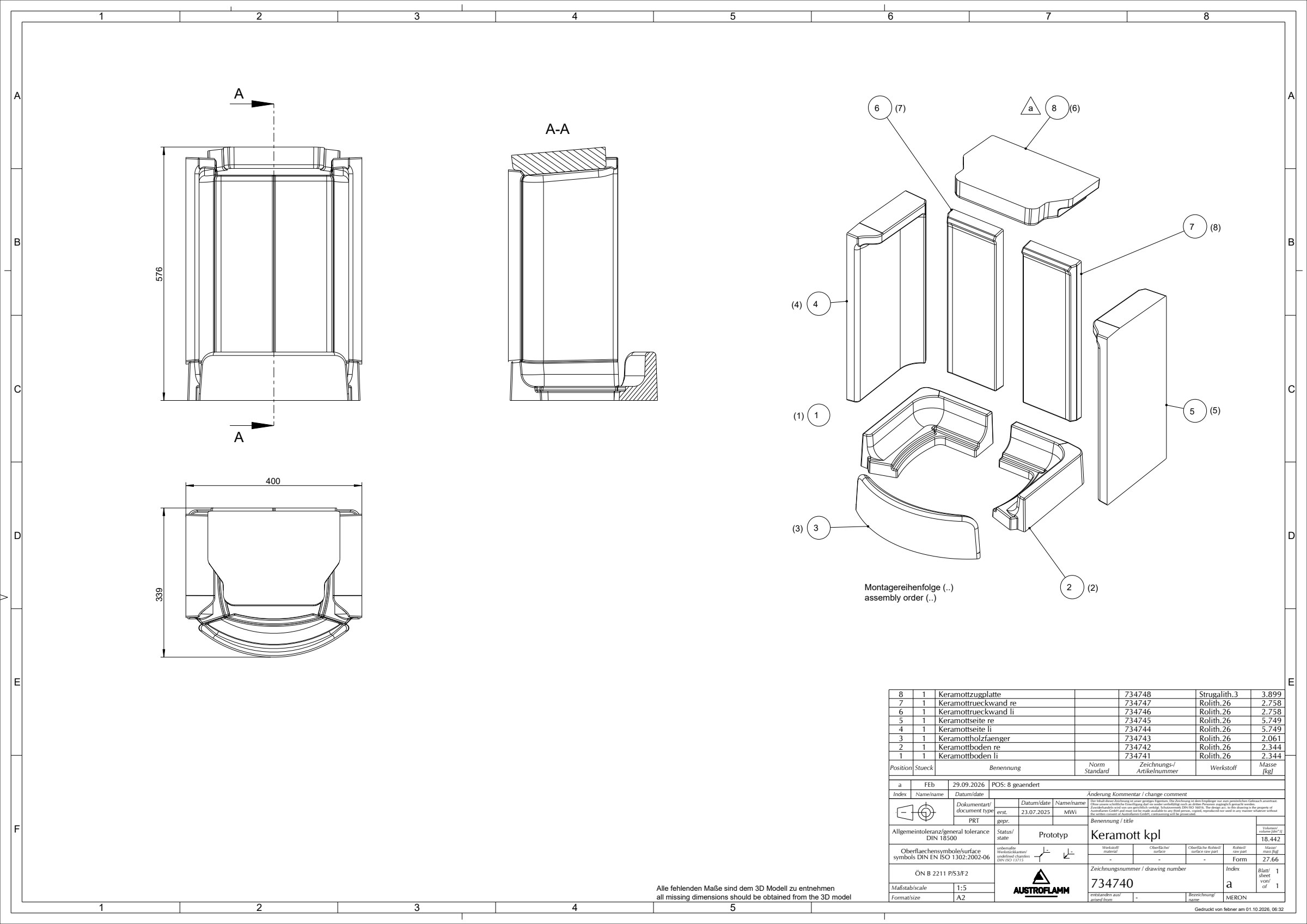

ТЕХНИЧКИ ЦРТЕЖ / Комплет огноотпорна облога Keramott

734740 · индекс a

Технички цртеж 734740: Комплет огноотпорна облога Keramott
