Монтирана врата на ложиштето
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола
ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 02 ЛИСТА

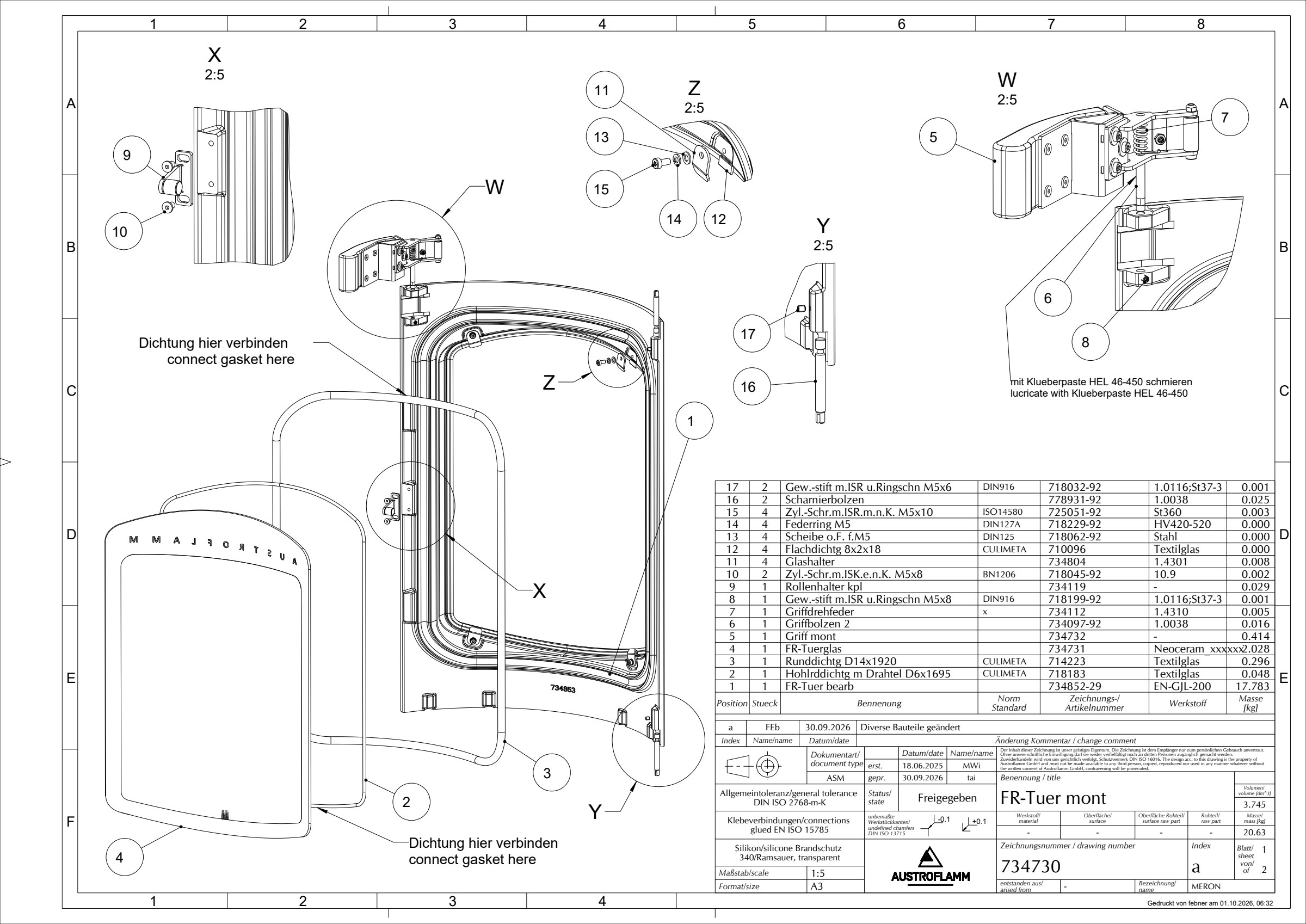

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| FR-Tuer bearb734852-29 | 1 | EN-GJL-200 | 17.783 | |
| Hohlrddichtg m Drahtel D6x1695718183 | 1 | Textilglas | 0.048 | |
| Runddichtg D14x1920714223 | 1 | Textilglas | 0.296 | |
| Стакло на вратата734731 | 1 | Neoceram | 2.028 | |
| Монтирана рачка734732 | 1 | - | 0.414 | |
| Griffbolzen 2734097-92 | 1 | 1.0038 | 0.016 | |
| Griffdrehfeder734112 | 1 | 1.4310 | 0.005 | |
| Завртка без глава со вдлабнат врв M5×8 M5×8718199-92 · DIN916 | 1 | 1.0116;St37-3 | 0.001 | |
| Комплетен носач на ролер734119 | 1 | - | 0.029 | |
| Завртка со особено ниска цилиндрична глава и имбус M5×8 M5×8718045-92 · BN1206 | 2 | 10.9 | 0.002 | |
| Glashalter734804 | 4 | 1.4301 | 0.008 | |
| Flachdichtg 8x2x18710096 | 4 | Textilglas | 0.000 | |
| Рамна подлошка, тип A, внатрешен Ø5,3 mm718062-92 · DIN125 | 4 | Stahl | 0.000 | |
| Federring M5718229-92 · DIN127A | 4 | HV420-520 | 0.000 | |
| Завртка со ниска цилиндрична глава и Torx M5×10 M5×10725051-92 · ISO14580 | 4 | St360 | 0.003 | |
| Scharnierbolzen778931-92 | 2 | 1.0038 | 0.025 | |
| Завртка без глава со вдлабнат врв M5×6 M5×6718032-92 · DIN916 | 2 | 1.0116;St37-3 | 0.001 |
