Meron Xtra
Комплетна врата на ложиштето
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола

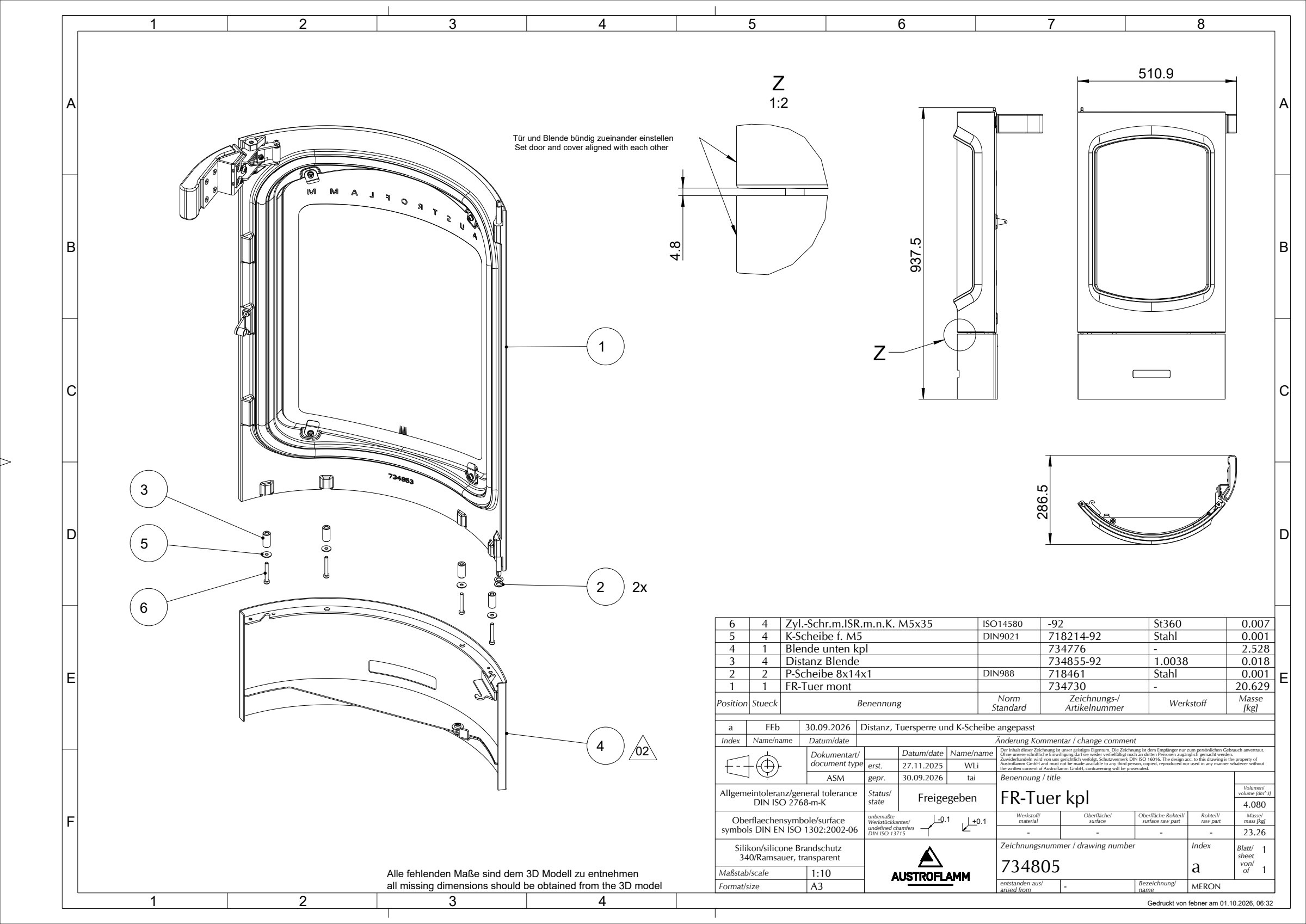

ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА
Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Монтирана врата на ложиштето734730 | 1 | - | 20.629 | |
| Прецизна подлошка за регулирање, внатрешен Ø8 · дебелина 1 mm718461 · DIN988 | 2 | Stahl | 0.001 | |
| Distanz Blende734855-92 | 4 | 1.0038 | 0.018 | |
| Комплетна долна маска734776 | 1 | - | 2.528 | |
| Рамна подлошка со зголемен надворешен дијаметар за M5718214-92 · DIN9021 | 4 | Stahl | 0.001 | |
| Завртка со ниска цилиндрична глава и Torx M5×35 M5×35-92 · ISO14580 | 4 | St360 | 0.007 |
