ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 02 ЛИСТА

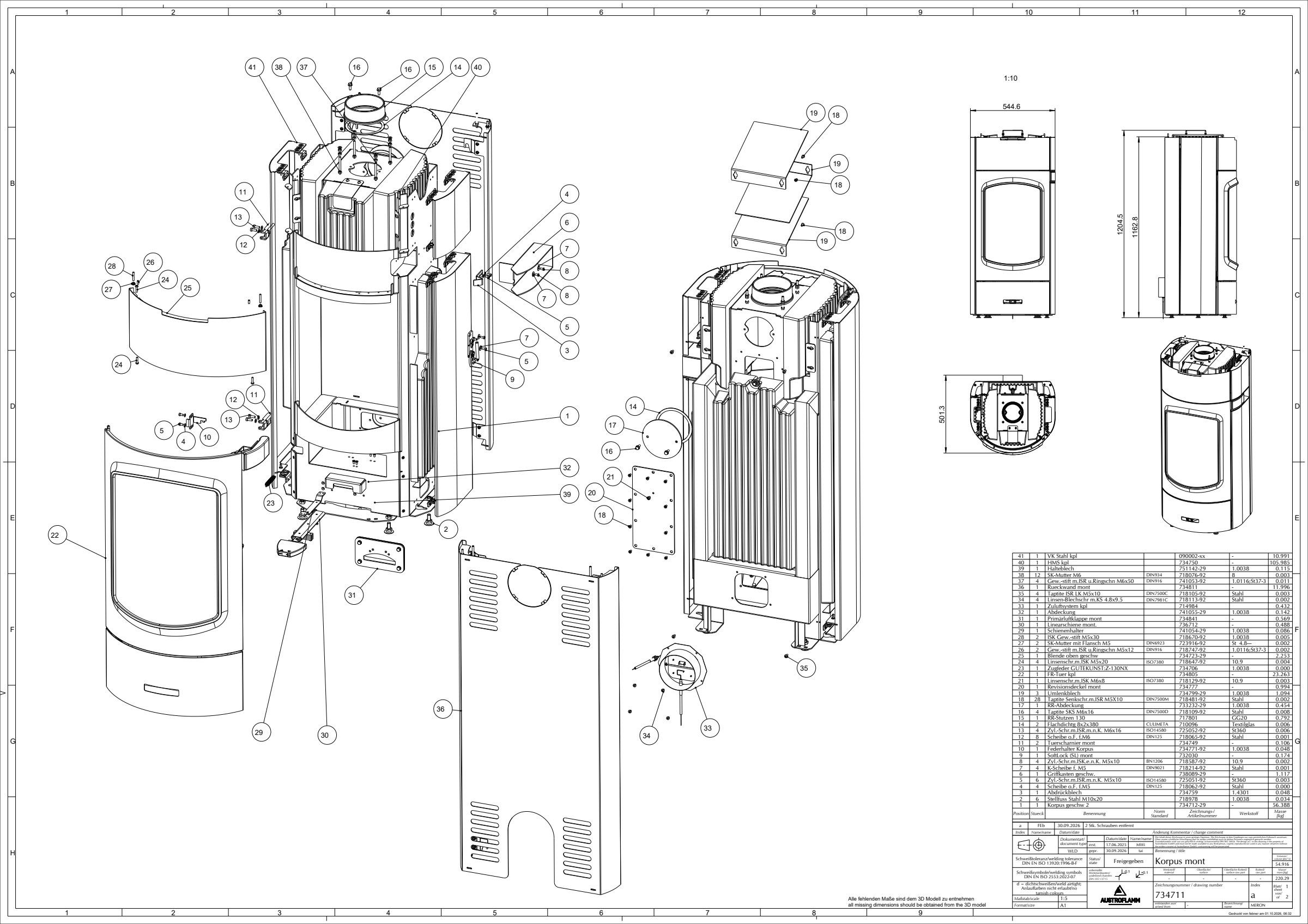

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Заварено тело — втор склоп734712-29 | 1 | - | 56.388 | |
| Stellfuss Stahl M10x20718978 | 6 | 1.0038 | 0.034 | |
| Abdrückblech734759 | 1 | 1.4301 | 0.048 | |
| Рамна подлошка, тип A, внатрешен Ø5,3 mm718062-92 · DIN125 | 4 | Stahl | 0.000 | |
| Завртка со ниска цилиндрична глава и Torx M5×10 M5×10725051-92 · ISO14580 | 6 | St360 | 0.003 | |
| Заварена кутија на рачката738089-29 | 1 | - | 1.117 | |
| Рамна подлошка со зголемен надворешен дијаметар за M5718214-92 · DIN9021 | 4 | Stahl | 0.001 | |
| Завртка со особено ниска цилиндрична глава и имбус M5×10 M5×10718587-92 · BN1206 | 4 | 10.9 | 0.002 | |
| Механизам SoftLock732030 | 1 | - | 0.174 | |
| Federhalter Korpus734771-92 | 1 | 1.0038 | 0.048 | |
| Монтирана шарка на вратата734749 | 2 | - | 0.106 | |
| Рамна подлошка, тип A, внатрешен Ø6,4 mm718065-92 · DIN125 | 8 | Stahl | 0.001 | |
| Завртка со ниска цилиндрична глава и Torx M6×16 M6×16725052-92 · ISO14580 | 4 | St360 | 0.006 | |
| Flachdichtg 8x2x380710096 | 2 | Textilglas | 0.006 | |
| RR-Stutzen 130717801 | 1 | GG20 | 0.792 | |
| Завртка за формирање навој Taptite, шестоаголна глава M6×16 M6×16718109-92 · DIN7500D | 4 | Stahl | 0.008 | |
| RR-Abdeckung733232-29 | 1 | 1.0038 | 0.454 | |
| Завртка за формирање навој Taptite, впуштена глава, Torx M5×10 M5×10718481-92 · DIN7500M | 28 | Stahl | 0.002 | |
| Umlenkblech734799-29 | 3 | 1.0038 | 1.094 | |
| Ревизиски капак734777 | 1 | - | 0.994 | |
| Завртка со полукружна глава, имбус M6×8 M6×08718129-92 · ISO7380 | 1 | 10.9 | 0.003 | |
| Комплетна врата на ложиштето734805 | 1 | - | 23.263 | |
| Zugfeder GUTEKUNST:Z-130NX734706 | 1 | 1.0038 | 0.000 | |
| Завртка со полукружна глава, имбус M5×20 M5×20718647-92 · ISO7380 | 4 | 10.9 | 0.004 | |
| Заварена горна маска734723-29 | 1 | - | 2.253 | |
| Завртка без глава со вдлабнат врв M5×12 M5×12718747-92 · DIN916 | 2 | 1.0116;St37-3 | 0.002 | |
| Шестоаголна навртка со прирабница M5 M05723916-92 · DIN6923 | 2 | St_4.8--- | 0.002 | |
| Завртка без глава со имбус и рамен врв M5×30 M5×30718670-92 | 2 | 1.0038 | 0.005 | |
| Schienenhalter741054-29 | 1 | 1.0038 | 0.086 | |
| Монтирана линеарна шина736712 | 1 | - | 0.488 | |
| Монтирана клапна за примарен воздух734841 | 1 | - | 0.569 | |
| Abdeckung741055-29 | 1 | 1.0038 | 0.142 | |
| Комплетен систем за довод на воздух714984 | 1 | — | 0.432 | |
| Самонарезна завртка за лим со полукружна глава, крстест прифат PH 4,8×9,5718113-92 · DIN7981C | 4 | Stahl | 0.002 | |
| Завртка за формирање навој Taptite, полукружна глава, Torx M5×10 M5×10718105-92 · DIN7500C | 4 | Stahl | 0.003 | |
| Монтиран заден панел734811 | 1 | - | 11.996 | |
| Gew.-stift m.ISR u.Ringschn M6x50741053-92 · DIN916 | 4 | 1.0116;St37-3 | 0.011 | |
| Шестоаголна навртка M6 M6718076-92 · DIN934 | 12 | 8 | 0.003 | |
| Halteblech751142-29 | 1 | 1.0038 | 0.115 | |
| Комплет HMS за акумулација на топлина734750 | 1 | - | 105.985 | |
| Комплетна челична облога090002-xx | 1 | - | 10.991 |
