Meron Xtra
Заварена горна десна челична облога
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола
ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 02 ЛИСТА

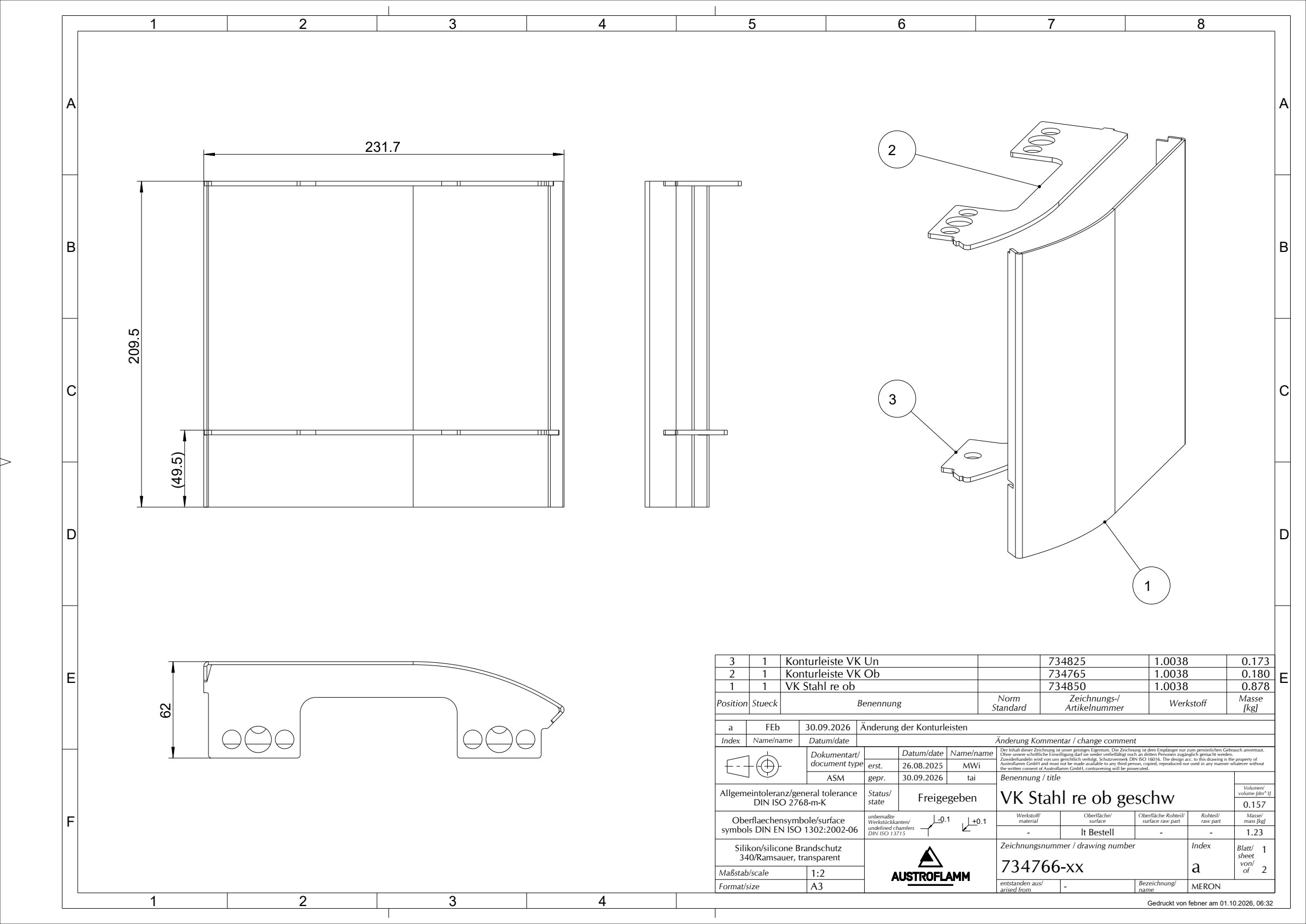

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| VK Stahl re ob734850 | 1 | 1.0038 | 0.878 | |
| Konturleiste VK Ob734765 | 1 | 1.0038 | 0.180 | |
| Konturleiste VK Un734825 | 1 | 1.0038 | 0.173 |
