Meron Xtra
Комплетна челична облога
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола
ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА

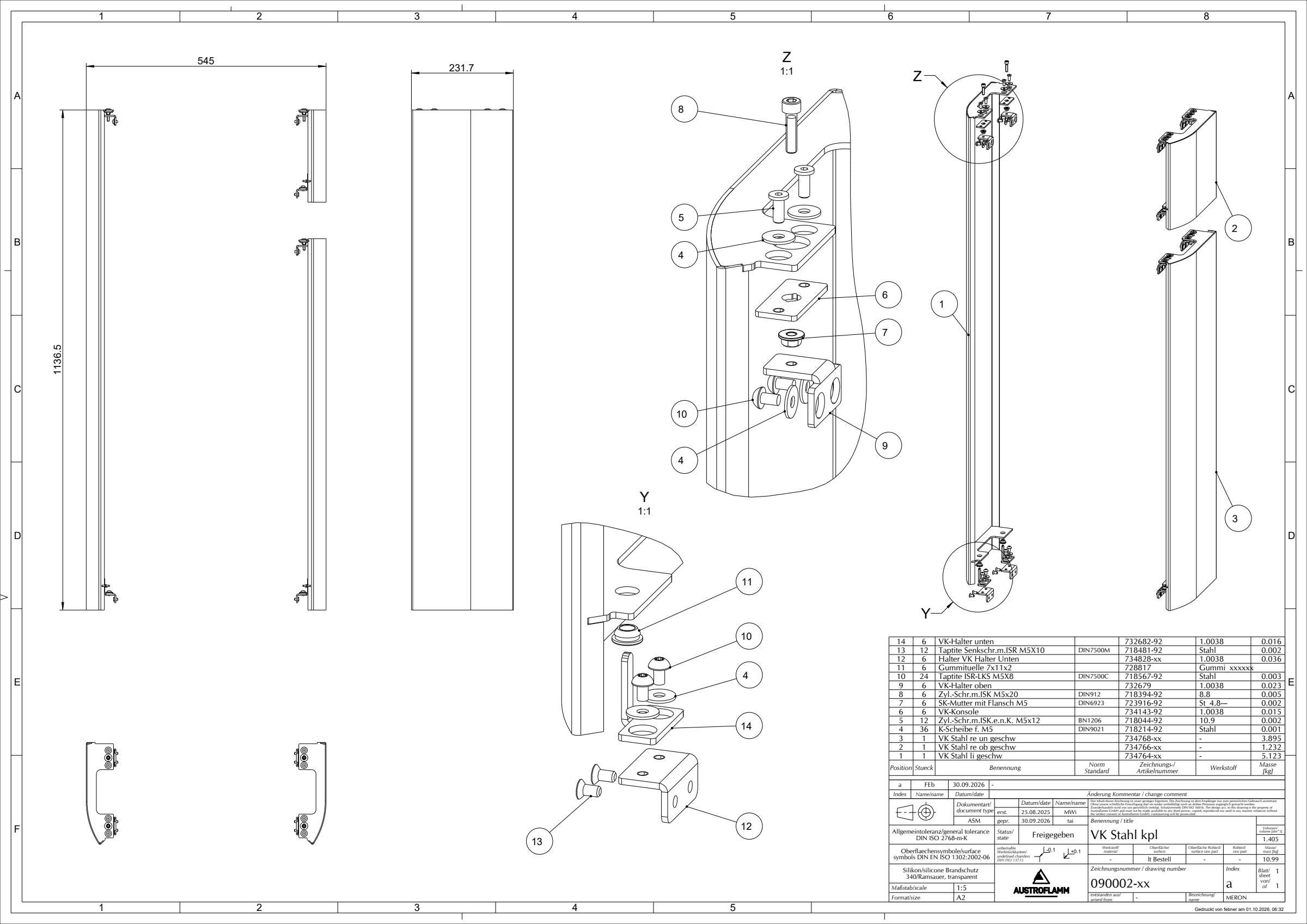

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Заварена лева челична облога734764-xx | 1 | - | 5.123 | |
| Заварена горна десна челична облога734766-xx | 1 | - | 1.232 | |
| Заварена долна десна челична облога734768-xx | 1 | - | 3.895 | |
| Рамна подлошка со зголемен надворешен дијаметар за M5718214-92 · DIN9021 | 36 | Stahl | 0.001 | |
| Завртка со особено ниска цилиндрична глава и имбус M5×12 M5×12718044-92 · BN1206 | 12 | 10.9 | 0.002 | |
| VK-Konsole734143-92 | 6 | 1.0038 | 0.015 | |
| Шестоаголна навртка со прирабница M5 M05723916-92 · DIN6923 | 6 | St_4.8--- | 0.002 | |
| Завртка со цилиндрична глава и имбус M5×20 M5×20718394-92 · DIN912 | 6 | 8.8 | 0.005 | |
| VK-Halter oben732679 | 6 | 1.0038 | 0.023 | |
| Завртка за формирање навој Taptite, Torx M5×8 M5×8718567-92 · DIN7500C | 24 | Stahl | 0.003 | |
| Gummituelle 7x11x2728817 | 6 | Gummi | — | |
| Halter VK Halter Unten734828-xx | 6 | 1.0038 | 0.036 | |
| Завртка за формирање навој Taptite, впуштена глава, Torx M5×10 M5×10718481-92 · DIN7500M | 12 | Stahl | 0.002 | |
| VK-Halter unten732682-92 | 6 | 1.0038 | 0.016 |
