Монтиран заден панел
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола
ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА

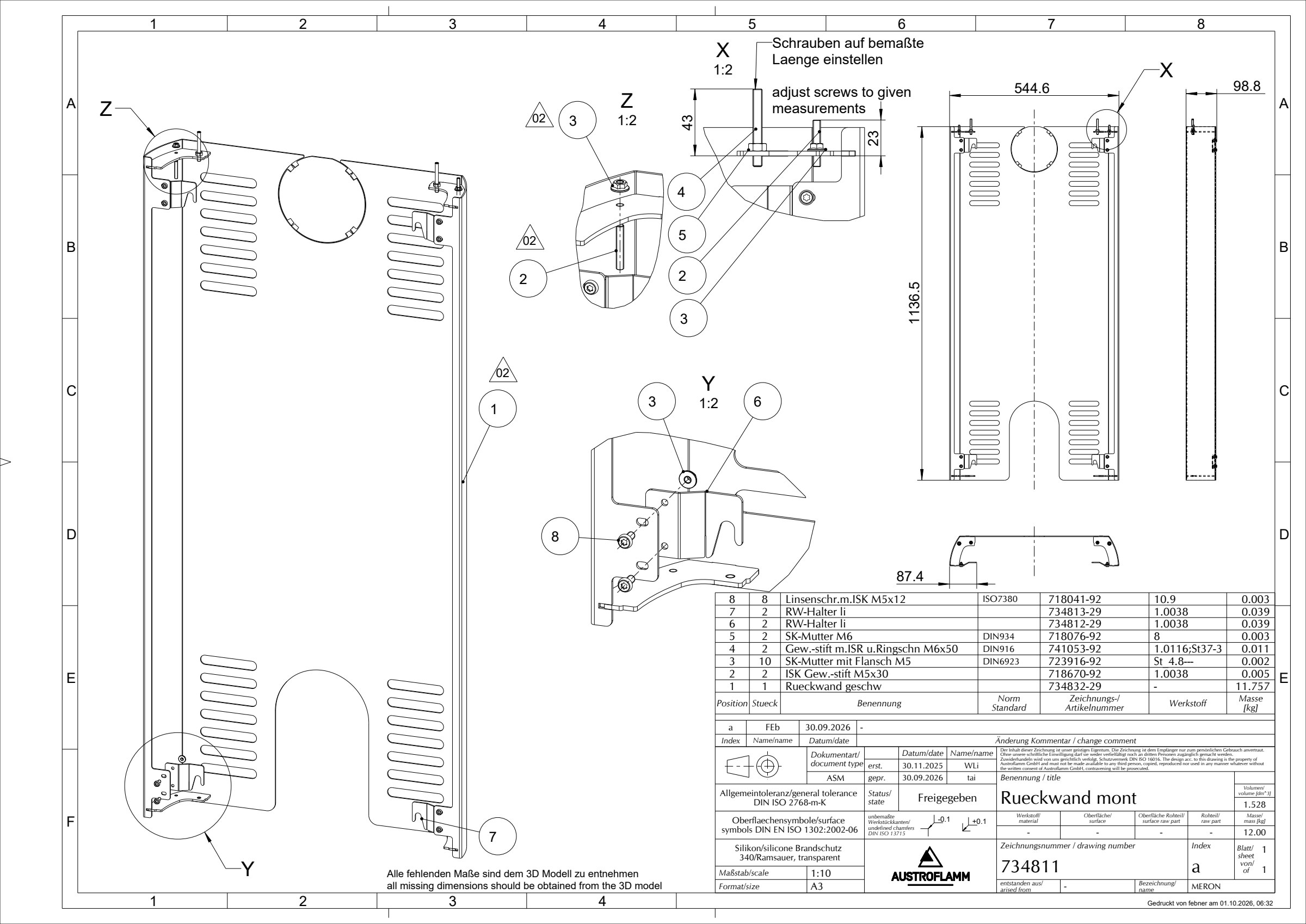

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Заварен заден панел734832-29 | 1 | - | 11.757 | |
| Завртка без глава со имбус и рамен врв M5×30 M5×30718670-92 | 2 | 1.0038 | 0.005 | |
| Шестоаголна навртка со прирабница M5 M05723916-92 · DIN6923 | 10 | St_4.8--- | 0.002 | |
| Gew.-stift m.ISR u.Ringschn M6x50741053-92 · DIN916 | 2 | 1.0116;St37-3 | 0.011 | |
| Шестоаголна навртка M6 M6718076-92 · DIN934 | 2 | 8 | 0.003 | |
| RW-Halter li734812-29 | 2 | 1.0038 | 0.039 | |
| RW-Halter li734813-29 | 2 | 1.0038 | 0.039 | |
| Завртка со полукружна глава, имбус M5×12 M5×12718041-92 · ISO7380 | 8 | 10.9 | 0.003 |
