Meron Xtra
Заварен преден панел на пепеларник
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола

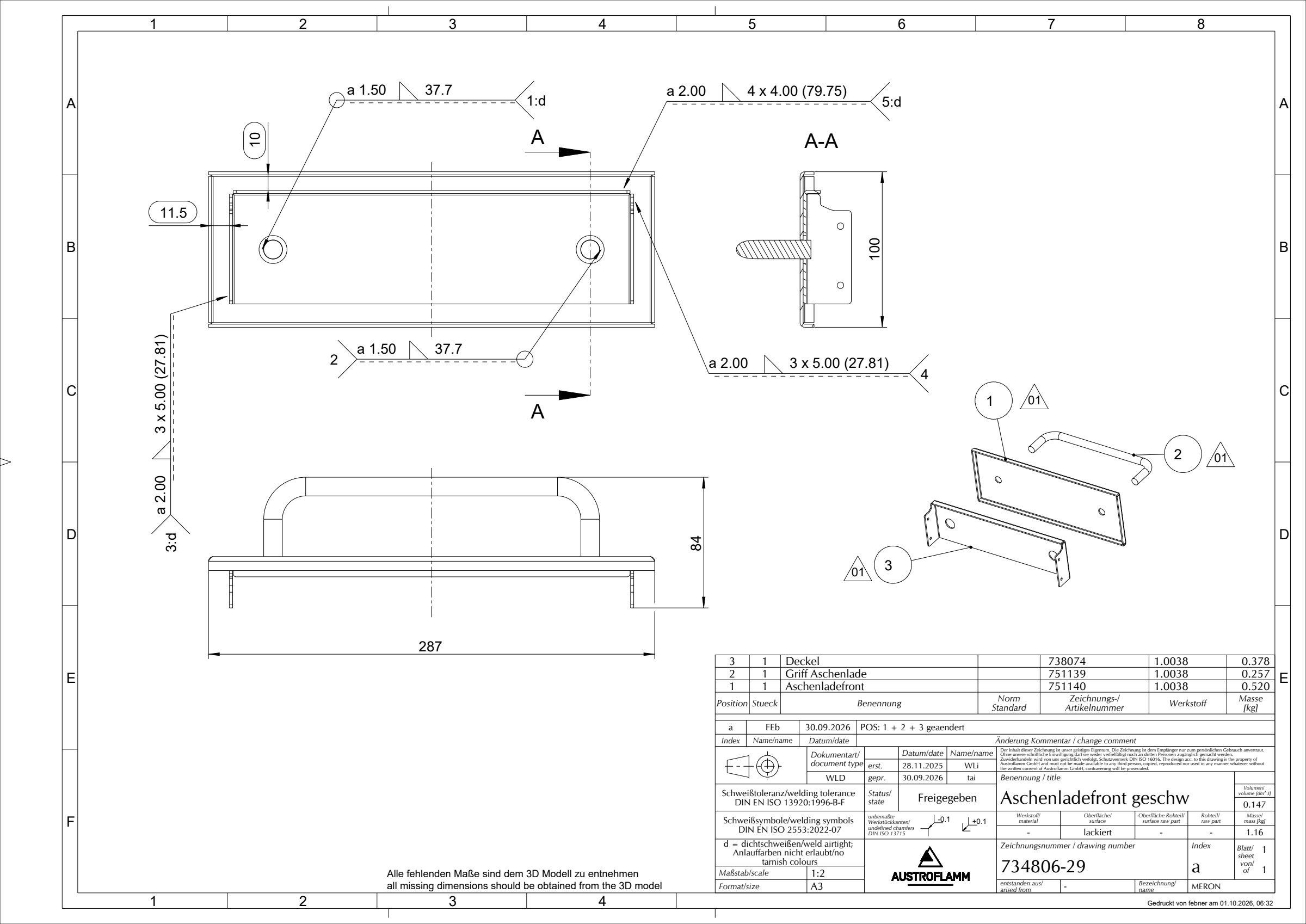

ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА
Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Aschenladefront751140 | 1 | 1.0038 | 0.520 | |
| Griff Aschenlade751139 | 1 | 1.0038 | 0.257 | |
| Deckel738074 | 1 | 1.0038 | 0.378 |
