Meron Xtra
Монтиран пепеларник
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола
ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА

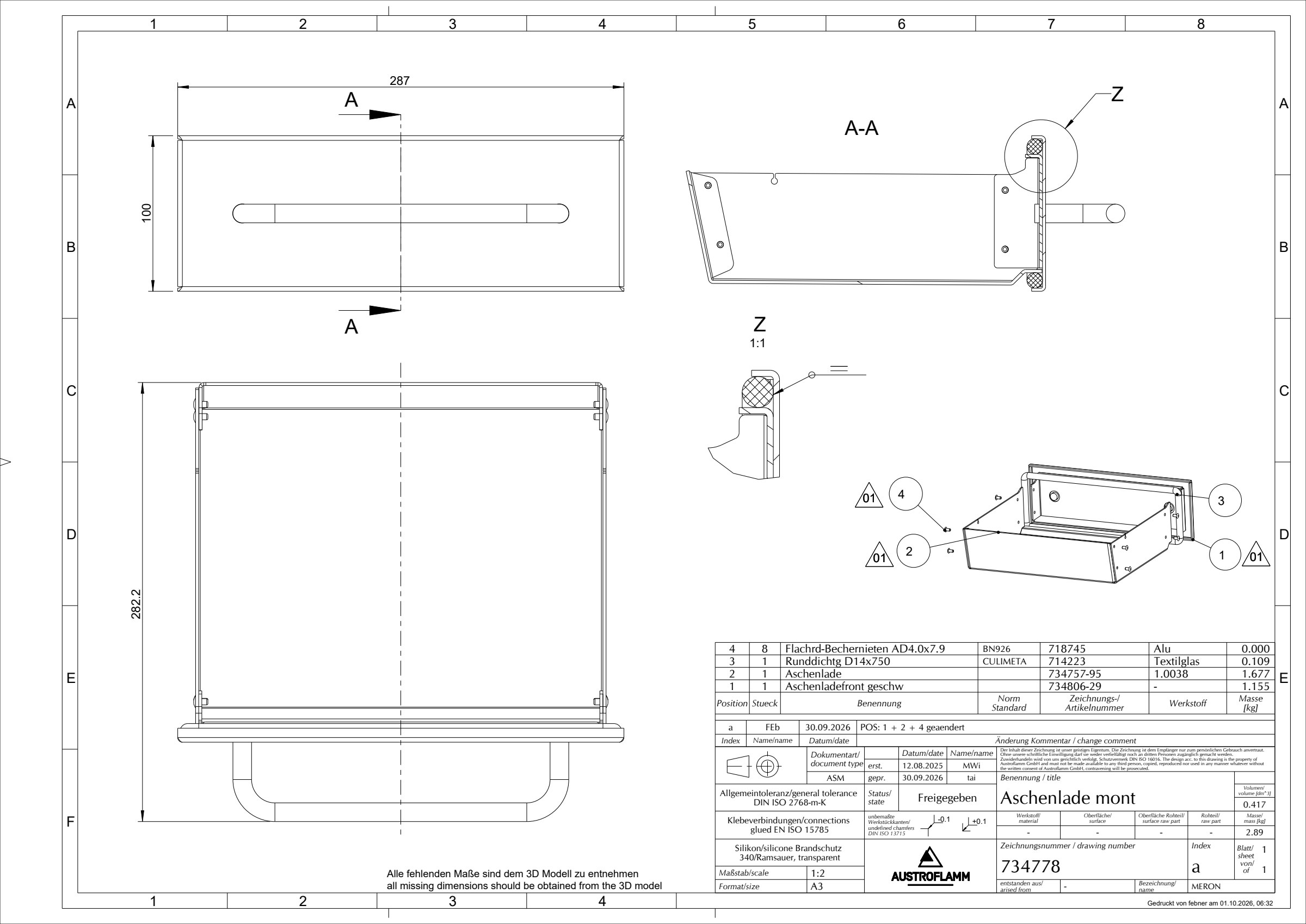

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Заварен преден панел на пепеларник734806-29 | 1 | - | 1.155 | |
| Aschenlade734757-95 | 1 | 1.0038 | 1.677 | |
| Runddichtg D14x750714223 | 1 | Textilglas | 0.109 | |
| Слепа заковка Ø4×7,9718745 · BN926 | 8 | Alu | 0.000 |
