Meron Xtra
Комплетна клапна Magnum
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола
ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА

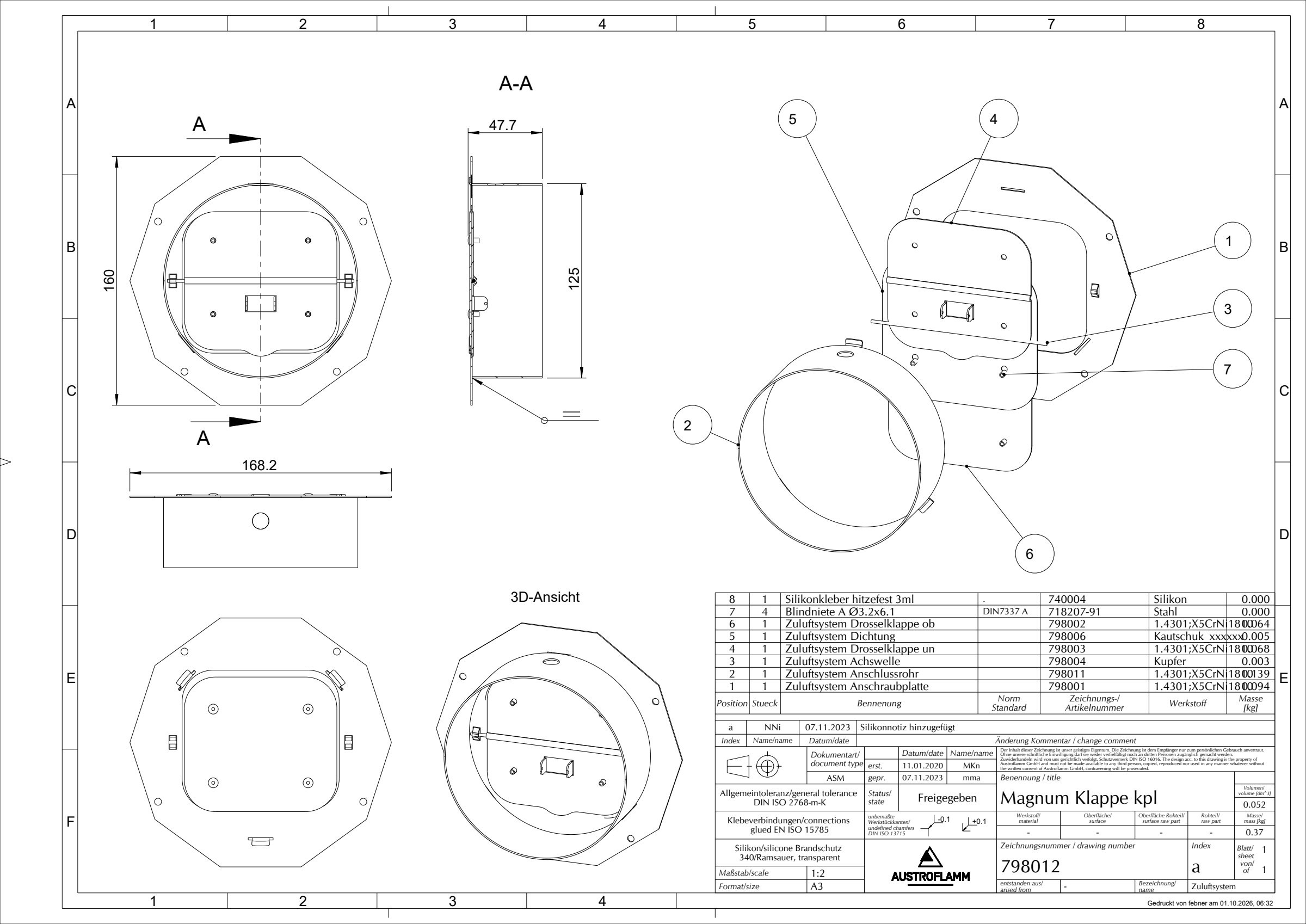

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Zuluftsystem Anschraubplatte798001 | 1 | 1.4301; X5CrNi1810 | 0.094 | |
| Zuluftsystem Anschlussrohr798011 | 1 | 1.4301; X5CrNi1810 | 0.139 | |
| Zuluftsystem Achswelle798004 | 1 | Kupfer | 0.003 | |
| Zuluftsystem Drosselklappe un798003 | 1 | 1.4301; X5CrNi1810 | 0.068 | |
| Zuluftsystem Dichtung798006 | 1 | Kautschuk | 0.005 | |
| Zuluftsystem Drosselklappe ob798002 | 1 | 1.4301; X5CrNi1810 | 0.064 | |
| Слепа заковка Ø3,2×6,4718207-91 · DIN7337 | 4 | Stahl | 0.000 | |
| Silikonkleber hitzefest 3ml740004 | 1 | Silikon | 0.000 |
